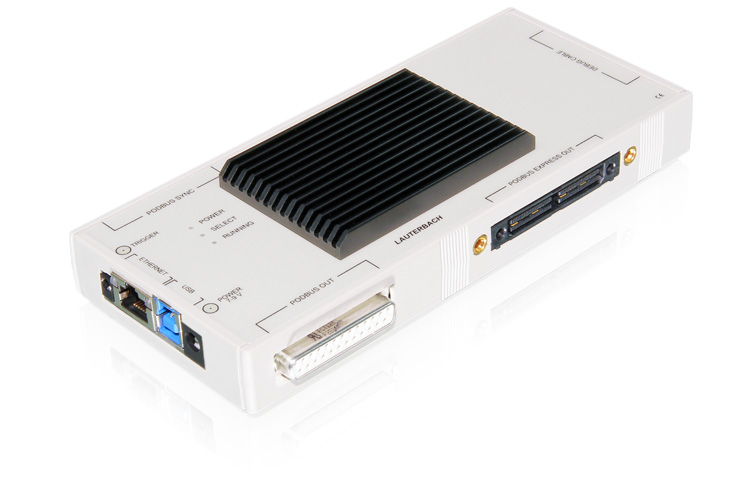

PowerDebug X50
拡張可能な高性能デバッガ
PowerDebug X50は、高性能でモジュール化された将来性のあるデバッグコントローラです。当社の最先端の組み込みオフチップトレースソリューションであるPowerTraceやロジックアナライザで拡張することができます。USB 3またはギガビットイーサネット経由でPCに接続でき、オンサイトデバッグとリモートデバッグの両方に最適なソリューションです。
PowerDebug X50は、お客様のアプリケーションの現在と将来がどのようなものであっても、あらゆる課題に対応し、生産性を最大化し、価値ある投資収益率を保証します。
すべてを手に入れることができる
PowerDebug X50は、これまでに開発された中で最も先進的なデバッグ・ツールであり、リモート・デバッグや、チップ・データやハードウェア信号をリアルタイムで記録するためのトレースやロジック・アナライザ・モジュールの追加による拡張が可能です。また、プロジェクトが変わっても柔軟に適応し、トレースやロジック・サンプリング・ツールのフルレンジをサポートするパワフルなツールです。PowerDebug X50 は、現在および将来の課題に対応する無制限のデバッグ機能へのゲートウェイです。
ユニバーサルデバッグコントローラ
PowerDebug X50 ベースモジュールは、デバッグプローブを交換するか、適切なライセンスを追加するだけで、150を超えるサポート対象チップアーキテクチャの15,000を超えるデバイスのいずれかをサポートするように構成できます。
無制限のマルチコアデバッグ
PowerDebugを使用する X50 を適切にライセンスされたデバッグプローブと一緒に使用することで、アーキテクチャに関係なく、ボード上またはSoC内のすべてのコアを同時にデバッグすることができます。ブレークポイントとランタイム制御の同期化により、システム全体を支配することができます。
トレースアナライザとロジックアナライザによる拡張
プロセッサトレースとロジックトレース用の拡張モジュールを追加することにより、PowerDebug X50のパワーと機能を必要に応じて拡張することができます。プロセッサトレースは、ランタイムパフォーマンスやコードカバレッジなど、テスト中のアプリケーションの無数の解析オプションを提供します。デジタル信号とアナログ信号の両方に対応するロジックアナライザのパワーを使用して、実世界のイベントと実行中のソフトウェア間のクロストリガや、実行中のシステムで使用される電力を測定することができます。
イーサネット接続による遠隔操作
PowerDebug X50 は、ホストへの高速USB3接続とリモートアクセス用のギガビットイーサネットをサポートしています。これにより、ターゲットを同僚と共有したり安全なラボに置いたり、あるいは他の国に置いたりすることができます。
完全に同期したデバッグスイート
すべてのツールをコントロール他のデバッグ・モジュールやトレースモジュールを追加しても、PodBusインターコネクタがタイムスタンプの一貫性を保証します。補助I/Oコネクタを使用して、オシロスコープやロジック・アナライザなどの他のツールを統合し、クロストリガできます。
超高速デバッグと低応答時間
大規模なアプリケーションのデバッグ、複雑なタイミング解析やトレース解析の実行、自動リグレッション・テストの実行には時間がかかる。わずかな節約であっても、何度も繰り返すうちに積み重なります。PowerDebugシステムは、専用のデバッグハードウェアアクセラレータをターゲットの近くに配置し、ホストから多くのデバッグ決定をオフロードすることで、応答時間を短縮し、アップロード/ダウンロード速度を向上させます。これにより、ホストベースのデバッグシステムと比較してデバッグ作業が大幅に高速化し、開発時間とコストを削減します。
どんなターゲットにもぴったり
PowerDebugを接続することができます。 X50 をターゲットに接続することができます。このプローブは、TRACE32 デバッグシステムのターゲット固有の部分を形成し、ライセンスを含みます。デバッグプローブを交換するだけで、PowerDebug X50 ユニット自体を交換する必要はありません。
コアが電気的に互換性のあるデバッグインターフェイスを共有している場合(複雑なSoC内の複数のヘテロジニアスコアなど)、複数のコアタイプに対して1つのデバッグプローブをライセンスすることで、1つのPowerDebug X50 で全てのコアを同時にデバッグできます。
PowerDebug X50 の設定例
基本的なデバッグ設定
JTAGコネクタが1つのターゲットでは、このようなデバッグシステムが使用されます。ターゲットデバイス自体は、SoCのように複数のコアを持つ場合もあれば、ボード上の複数のデバイスとJTAGチェーンを持っている場合もあります。
表示されている製品
デバッグとシステムトレースの設定
デバッグとトレースを統合し、Cortex-Mの4ビットETM、TriCore SoCのコンパクトフロートレース(CFT)、STP、STM、ITMなどのシステムトレースをサポートします。2つの多目的コネクターにより、デジタルまたはアナログ信号を解析するためのミックスドシグナルプローブを追加できます。また、デュアルチップ構成のデバッグやトレース用に2つ目のウィスカーを接続することもできます。
表示されている製品
デバッグ&広帯域パラレルトレース構成
ターゲットがデバッグポートと同様に高帯域幅のパラレルトレースインターフェースを提供する場合、理想的なソリューションは、ユニバーサルPowerTraceモジュールとターゲット固有のトレースプリプロセッサを追加することです。これにより、組込みシステムのリアルタイム性を妨げることなく、非常に詳細なランタイム情報にアクセスすることができます。これにより、ランタイム・パフォーマンス測定、タスクスイッチモニタリング、コードカバレッジ解析など、様々な解析を実行することができます。
表示されている製品
- PowerDebug X50
- IDC20A デバッグプローブ
- PowerTrace III
- AutoFocus II トレース プリプロセッサ
デバッグ&高速シリアルトレース設定
ターゲットが高速シリアルトレースインターフェイスを選択することが増えています。これは、より少ないピンを必要としますが、はるかに高いクロック速度で動作します。システムにPowerTrace Serial を追加することで、ターゲットのリアルタイム性能を妨げることなく、最大8レーンのAurora、PCIe、またはHSSTPトレースをサンプリングすることができます。このデータは、ランタイム解析やコード・カバレッジのような多くの解析機能に使用することができます。
表示されている製品
ソリューションの構成
最適なツール構成は、実際に使用するチップによって異なります。ご使用のチップを検索し、推奨設定をご覧ください。
デバッグベースモジュールの比較
この製品 |
|||
製品 | PowerDebug X50 | PowerDebug E40 |
μトレース |
PCインターフェース | USB 3 / ギガビットイーサネット | USB 3 | USB 3 |
電圧範囲 | 0.4~5.0V*まで | 0.4~5.0V*まで | 1.2~5.0V |
デバッグプロトコル | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO |
延長コネクタ | ポッドバスとポッドバスエクスプレス | ポッドバス | なし |
トレース延長の可能性 | CombiProbe 2,PowerTrace III, そしてPowerTrace Serial | CombiProbe 2 | 統合4ビットトレースサポート(拡張機能不要)。 |
論理アナライザー拡張の可能性 | PowerIntegrator II、CombiProbe 2経由のミックスドシグナルプローブまたはPowerTrace III | CombiProbe 2経由のミックスドシグナルプローブ | ミックスドシグナルプローブ |
トリガコネクタ | 出力4.4V/入力3.3V(5Vトレラント) | 出力4.4V/入力3.3V(5Vトレラント) | 出力3.3V / 入力3.3V(5Vトレラント) |
対応アーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | Arm Cortex-MまたはRISC-V 32ビット |
もっと見る | もっと見る |
*:使用するデバッグプローブによります
見積依頼
拡張コネクティビティ・ライン(Gen 5)のユニバーサル・デバッグ・コントローラ 1 Gbit イーサネット (TCP/IPv4 および TCP/IPv6 経由) および USB 3.x Gen 1 Windows/Linux/macOSの場合。 オプションのPowerTraceトレース・モジュールを使用して拡張可能 およびPowerIntergratorロジックアナライザ。 必須の TRACE32 デバッグケーブルと CombiProbe. 必要 TRACE32 ソフトウェア DVD 2022/09 SP2 以降。 Windows、Linux、またはmacOSを実行しているPCまたはMacが必要です。
