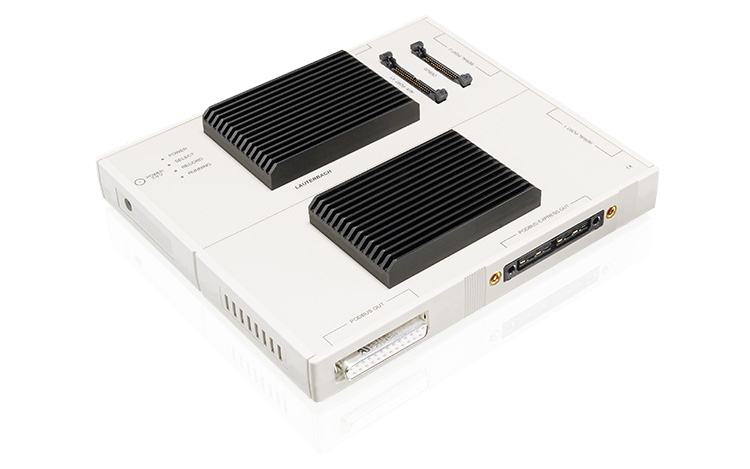

PowerTrace Serial 2
高性能シリアル・トレース・エクステンション
当社のPowerTrace Serial トレースモジュールは、低レーン数、低ビットレートから、組み込み業界で利用可能な最高レーン数、最速ビットレートまで、すべての高速シリアルトレースポートをカバーしています。また、Aurora/HSSTPプロトコルだけでなく、PCIe経由のトレースもサポートしています。
大容量の高速メモリを搭載しているため、システムの動作に影響を与えることなく、システムの動作をリアルタイムで記録することができます。どちらのモジュールも、既存のPowerDebug X50のPodBus Expressポートを使用して、システム機能を拡張します。
トレース拡張機能の比較
この製品 |
||
| 製品 | PowerTrace Serial 2 |
PowerTrace III |
| メモリーサイズ | 4GByteまたは8GByte | 4GByteまたは8GByte |
| 申し込み | 高性能シリアル・トレース | 高性能並列トレース |
| 最大帯域幅 | 80Gbit/s | 19.2Gbit/s |
| ストリーミング・パフォーマンス4 （ピーク／平均） |
10 000 / 400 MByte/s | 2 400 / 400 MByte/s |
| パラレルトレース | 該当なし | 最大36行1 |
| Aurora/HSSTP経由のシリアルトレース | 12.5Gbit/s/レーン2@ 8レーン 22.5Gbit/s/レーン2 @ 4レーン1 |
5.00Gビット/秒/レーン24レーン3 6.25Gbit/s/レーン23レーン3 |
| PCIe経由のシリアル・トレース | PCIe Gen 2 x8 PCIe Gen 3 x8 PCIe Gen 4x47 |
該当なし |
| ロジックアナライザとエネルギープロファイリングのオプション | Mixed-Signal Probe 経由 | Mixed-Signal Probe 経由 |
| 必要なデバッグ・モジュール | PowerDebug X506 | PowerDebug X506 |
| もっと見る |
1プリプロセッサが必要です。ピン数と記録速度は、使用するプリプロセッサとトレースプロトコルに依存します。
2ここではシリアル・リンクの速度を指定する。通常、転送されるペイロードの最大速度は、ラインエンコーディングにより小さくなります。
3シリアル・プリプロセッサが必要です。シリアルトレースにはPowerTrace Serial を推奨。
4ストリーミング・レートは、1秒間にPCにオンザフライで転送できるデータ量を定義します。トレースポートレートが平均してストリーミングレートを下回る場合、実質的に無限の記録時間が可能です。ピーク・レートは一時的に可能であり、PowerTrace エクステンションの内部メモリによって補正されます。
5 CombiProbe 2は、PowerDebug E50、X50、E40、PRO、USB 3、IIで動作します。PowerDebug イーサネット、USB、USB 2はサポートされていません。
6PowerTraceエクステンションは、PowerDebug X50、PRO、IIで動作します。
7PCIeGen.4（16Gビット/秒）にはプリプロセッサが必要です（2023年第2四半期発売予定）。
PowerTraceパッケージの選択

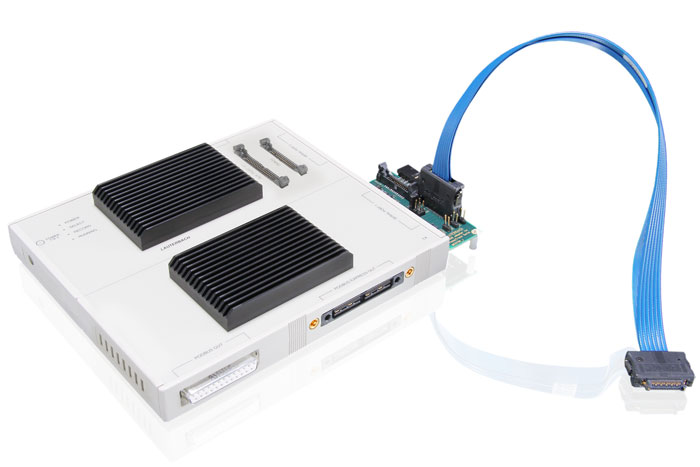

Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for ARC Real-Time Trace (ARC RTT) via CoreSight. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for ARC Real-Time Trace (ARC RTT) via CoreSight. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.

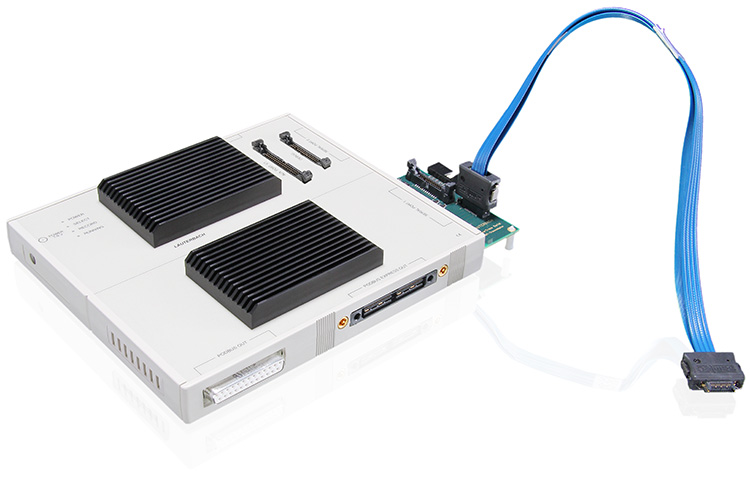

Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for Arm-ETM via HSSTP. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for Arm-ETM via HSSTP. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for C6000 Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for C6000 Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for CEVA-X ETM Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for CEVA-X ETM Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for MPC57xx/SPC5xx Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Includes converter for Samtec40 target connector. For Samtec34 target connector add LA-3871: Converter Samtec40 HSTP+AUTO26+JTAG14 to Samtec34 including Samtec 34-pin flex extension cable For Samtec22 target connector add LA-3872: Converter Samtec40 HSTP+AUTO26+JTAG14 to Samtec22 including Samtec 22-pin flex extension cable Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for MPC57xx/SPC5xx Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. For Samtec34 target connector add LA-3871: Converter Samtec40 HSTP+AUTO26+JTAG14 to Samtec34 including Samtec 34-pin flex extension cable For Samtec22 target connector add LA-3872: Converter Samtec40 HSTP+AUTO26+JTAG14 to Samtec22 including Samtec 22-pin flex extension cable Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for QorIQ PowerPC Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Includes flex exstension for Samtec40 target connector. For Samtec70 target connector add LA-3830. For Samtec46 target connector add LA-3831. For Samtec22 target connector add LA-3832. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for QorIQ PowerPC Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Includes flex exstension for Samtec40 target connector. For Samtec70 target connector add LA-3830. For Samtec46 target connector add LA-3831. For Samtec22 target connector add LA-3832. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for RH850 Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Includes converter and flex-extension for Samtec34 target connector. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for RH850 Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Includes converter and flex-extension for Samtec34 target connector. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for RISC-V Tested for SiFive Nexus IP. Tested for Tessent Embedded Analytics (aka. UltraSoC) encoder IP Other IP on request. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for RISC-V Tested for SiFive Nexus IP. Tested for Tessent Embedded Analytics (aka. UltraSoC) encoder IP Other IP on request. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for TriCore AGBT/SGBT. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. REQUIRES ACCESSORY KIT: LA-3556 for ERF8-22/HSTCE connector or LA-3596 for USB-C/HSTCU connector or LA-3590 for OCuLink connector. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for TriCore AGBT/SGBT. Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. REQUIRES ACCESSORY KIT: LA-3556 for ERF8-22/HSTCE connector or LA-3596 for USB-C/HSTCU connector or LA-3590 for OCuLink connector. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 4 Gigabyte trace memory for CoreSight Real-Time Trace for Xtensa Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
Trace recorder for serial high-speed ports with 8 Gigabyte trace memory for CoreSight Real-Time Trace for Xtensa Records up to 8 lanes with 12.5 Gbit/s per lane (more with opt. Prepro.) Voltage range: 0.15 to 1.25 differential voltage. Optional Mixed-Signal Probe with LA-2500. Requires accessory kit LA-3521 or LA-3522. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II. Requires PC with USB 3 or Gigabit Ethernet, 4 GB RAM min, and 64-bit OS.
あらゆるトレースポートに接続可能
ターゲットのトレースポートをPowerTrace Serial に接続するために、弊社では様々なアクセサリーを提供しています。使用ケースに応じて、適切なフレックスエクステンションが必要な場合もあれば、アダプターが必要な場合もあります。最高速度グレードには、最高のシグナルインテグリティのためにトレースポートに密接に接続するプリプロセッサを提供します。

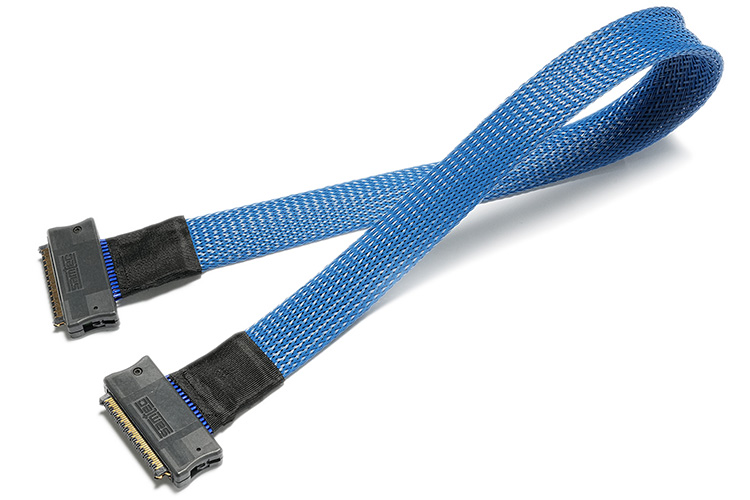

フレックスケーブル

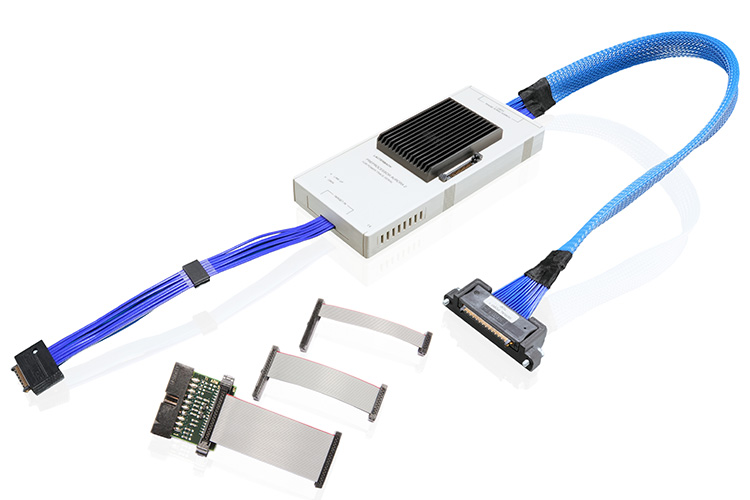

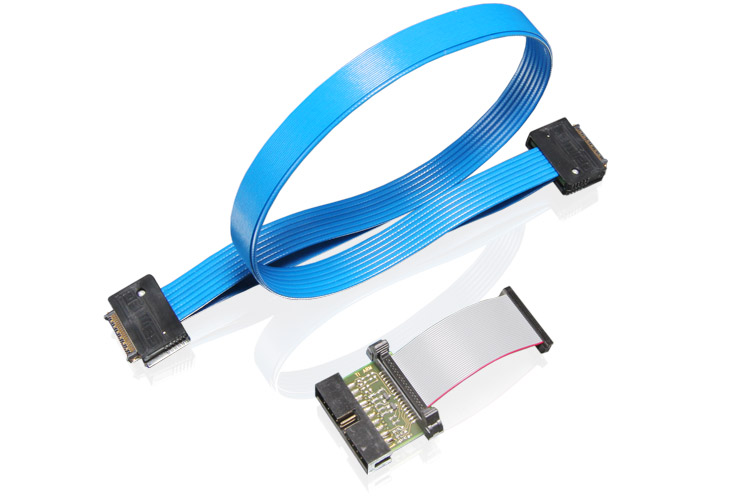

Flex cable and converter to debug and trace Arm chips, which emit an ETM trace via up to 6 HSSTP lanes.
Flex cable and converter to trace Arm chips, which emit an ETM trace via up to 8 HSSTP lanes. For chips with 6 or less HSSTP lanes we recommend to use LA-3521 instead.
アダプター

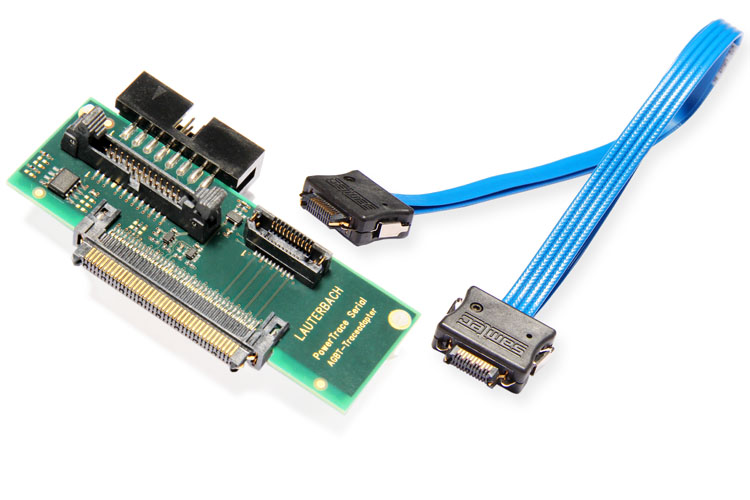

Adapter for PowerTrace Serial to support Tricore AGBT trace ports with up to 4 lanes.

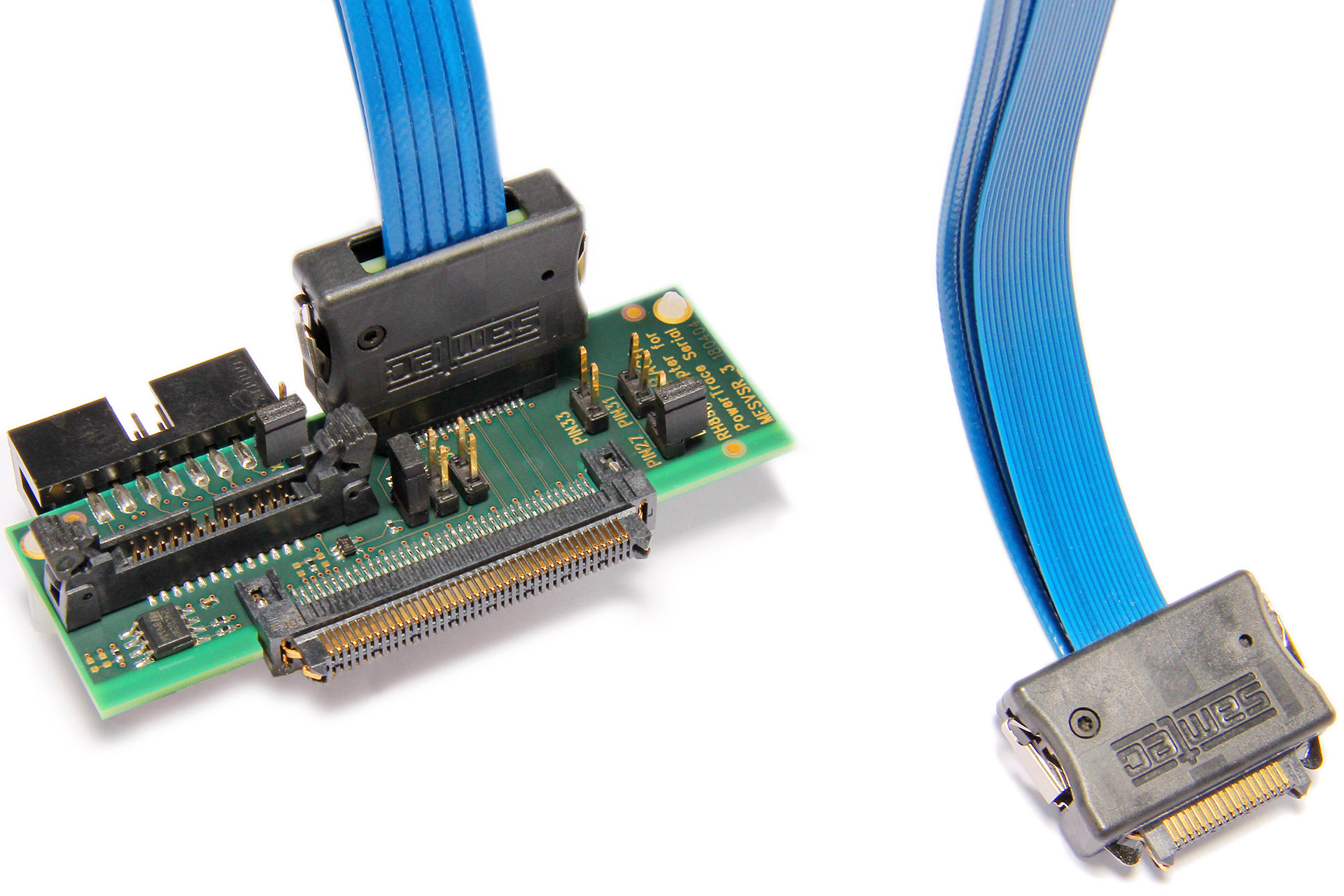

Adapter for PowerTrace Serial to support RH850 trace ports with up to 4 lanes via a 34-pin target connector. Requires PowerTrace Serial (LA-3303, LA-3323, or LA-3560).

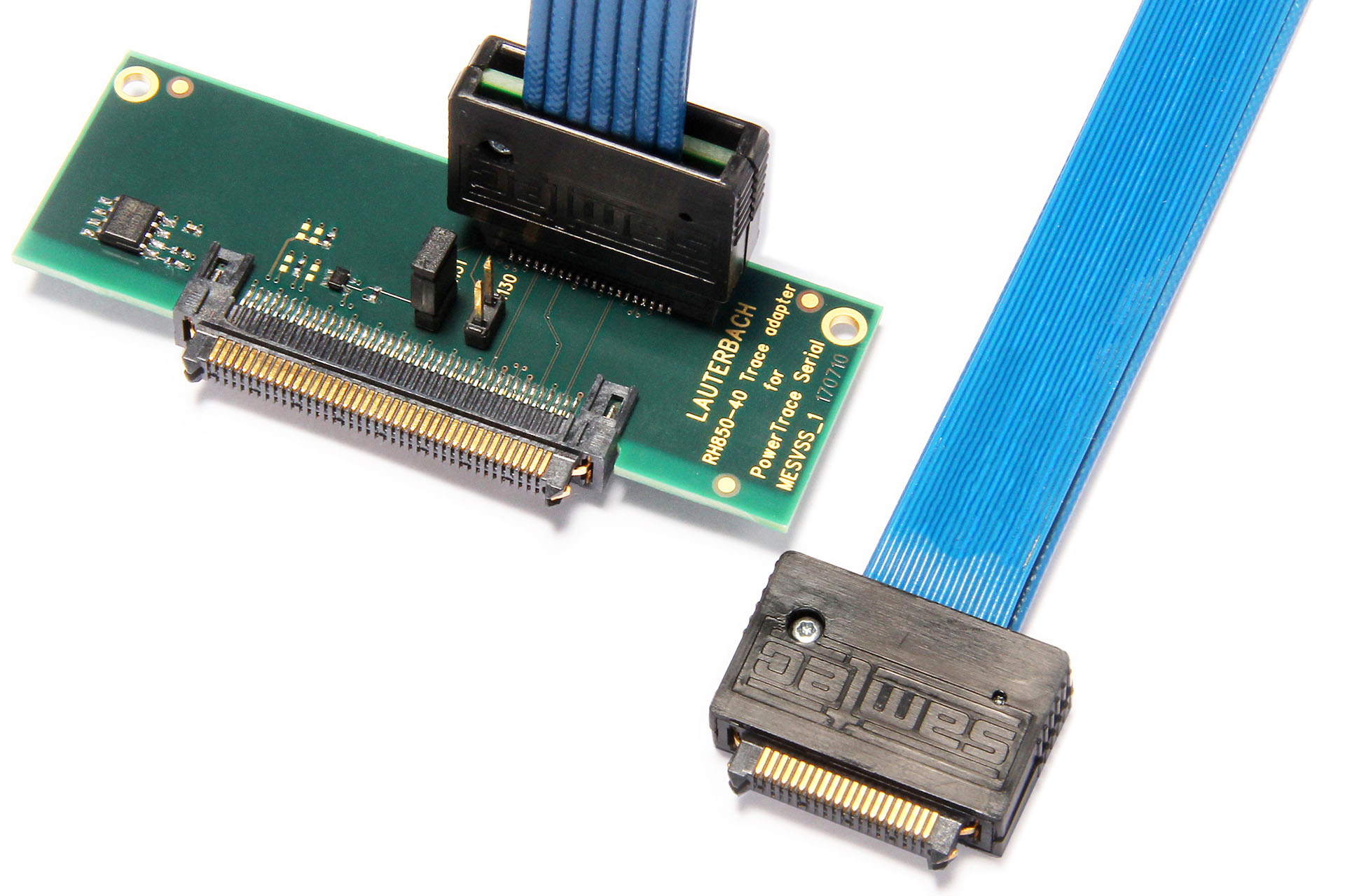

Adapter for PowerTrace Serial to support RH850 trace ports with up to 4 lanes via a 40-pin target connector. Requires PowerTrace Serial (LA-3303, LA-3323, or LA-3560).

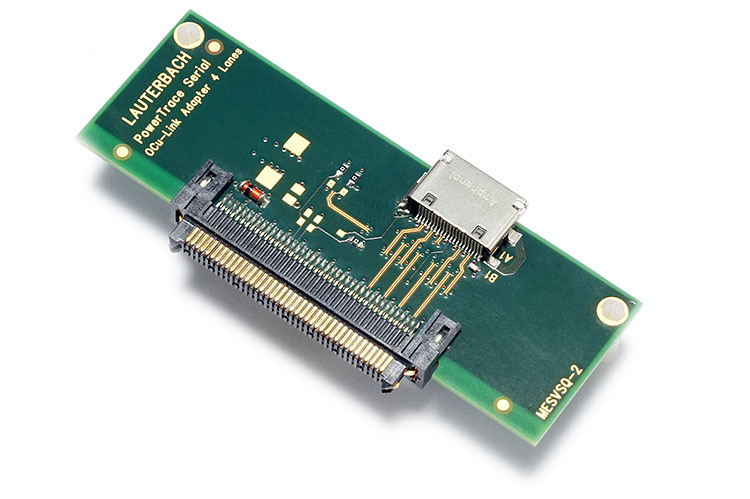

Adapter for PowerTrace Serial SERIAL PORT 1 (80-pin) to OCuLink-connector for trace ports up to 4 lanes, supports PCIe-Gen3 x4 and HSSTP/Aurora. Includes OCuLink Cable (500mm).

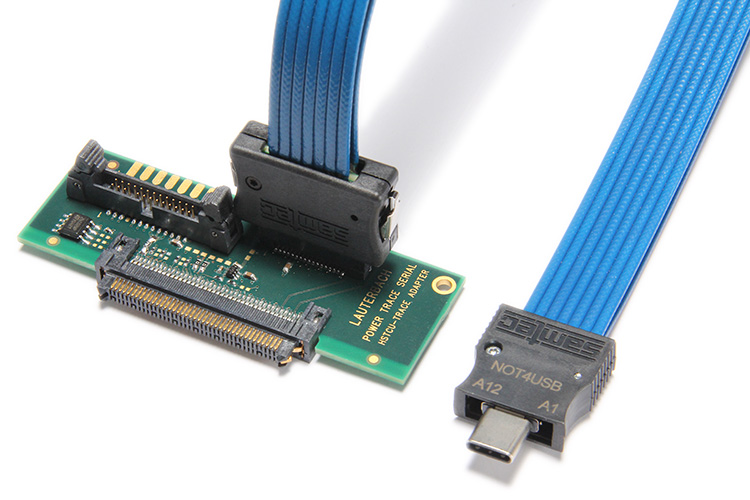

Adapter for PowerTrace Serial SERIAL PORT 1 (80-pin) to support Tricore AURIX AGBT trace via HSTCU

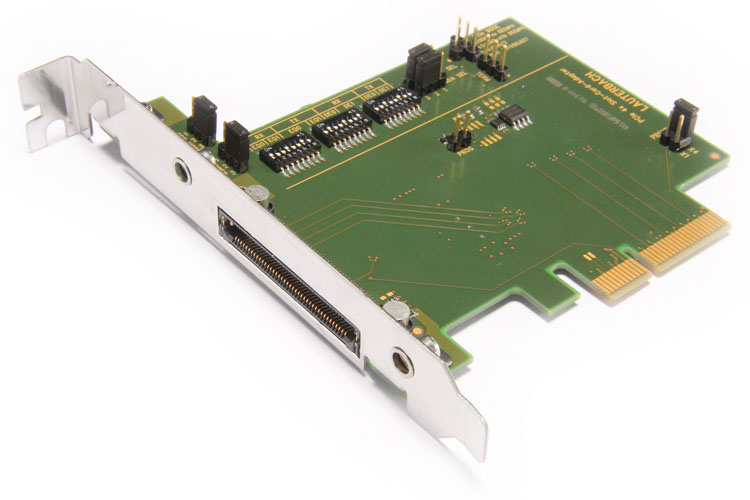

Active slot card adapter for up to 4-lanes PCIe. Converts standard PCIe slot card format to 80pin ERF8 for PowerTrace Serial. Pinout conform to PCI-Express x4 Connector Pin-Out. Requires the following items: * LA-1239 Flex Ext. for SAMTEC 80 pin ERM8-ERM8 500mm A * LA-3550X License for PCI Express * PowerTrace Serial with suitable trace deocder license * PowerDebug X50, PRO or II * Suitable Debug Cable with suitable debug license

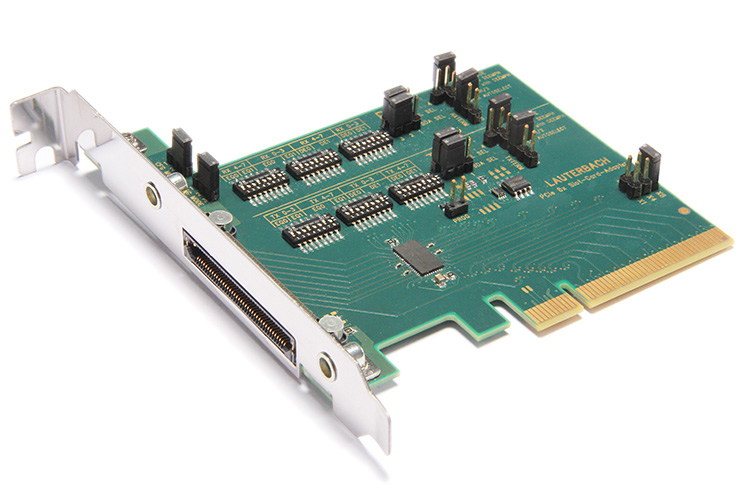

Active slot card adapter for up to 8-lanes PCIe. Converts standard PCIe slot card format to 80pin ERF8 for PowerTrace Serial. Pinout conform to PCI-Express x8 Connector Pin-Out. Requires the following items: * LA-1239 Flex Ext. for SAMTEC 80 pin ERM8-ERM8 500mm A * LA-3550X License for PCI Express * PowerTrace Serial with suitable trace deocder license * PowerDebug X50, PRO or II * Suitable Debug Cable with suitable debug license

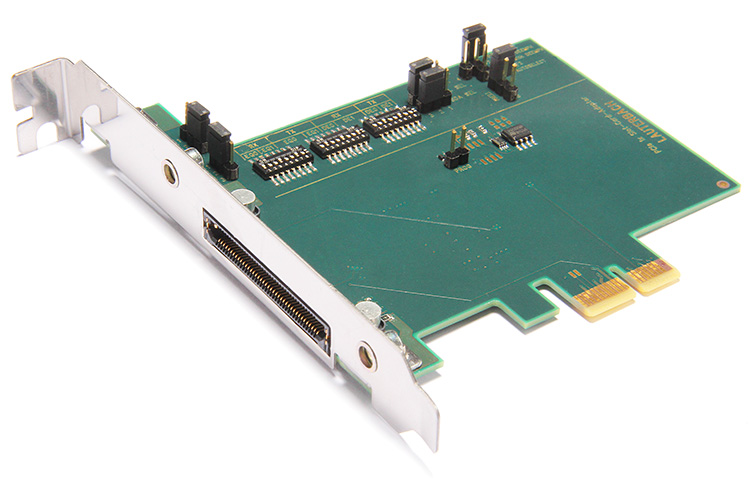

Active slot card adapter for 1-lane PCIe. Converts standard PCIe slot card format to 80pin ERF8 for PowerTrace Serial. Pinout conform to PCI-Express x1 Connector Pin-Out. Requires the following items: * LA-1239 Flex Ext. for SAMTEC 80 pin ERM8-ERM8 500mm A * LA-3550X License for PCI Express * PowerTrace Serial with suitable trace deocder license * PowerDebug X50, PRO or II * Suitable Debug Cable with suitable debug license

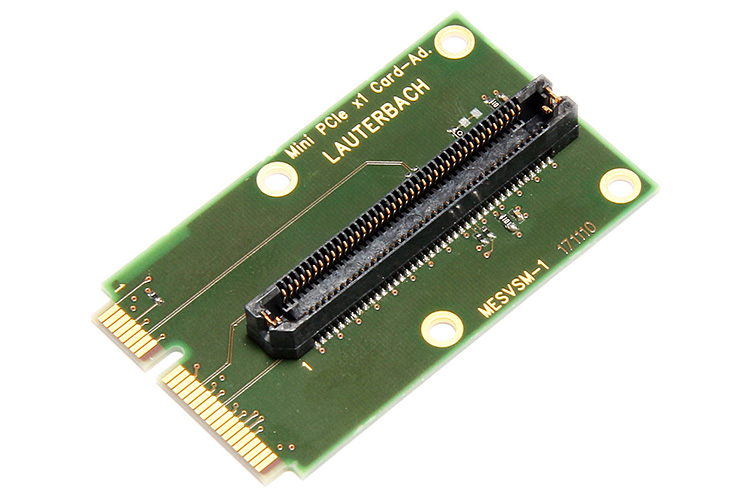

Passive slot card adapter or 1-lane PCIe. Converts standard Mini-PCIe slot card format to 80pin ERF8 for PowerTrace Serial. Conforms to PCI Express® Mini Card Electromechanical Specification. Requires the following items: * LA-1239 Flex Ext. for SAMTEC 80 pin ERM8-ERM8 500mm A * LA-3550X License for PCI Express * PowerTrace Serial with suitable trace deocder license * PowerDebug X50, PRO or II * Suitable Debug Cable with suitable debug license
プリプロセッサ

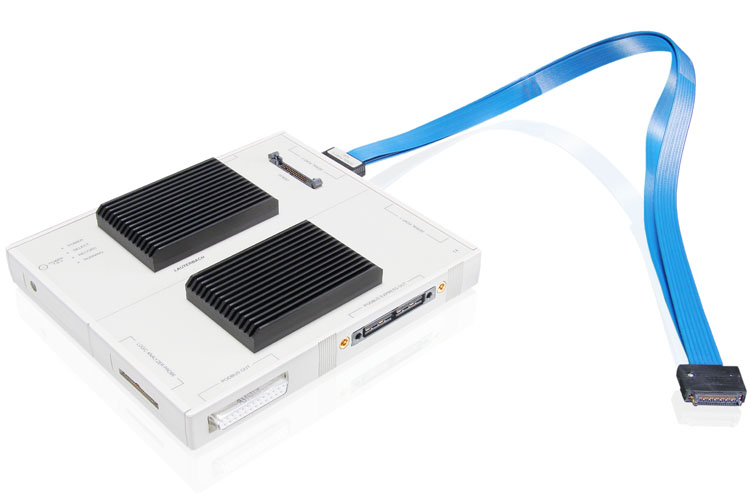

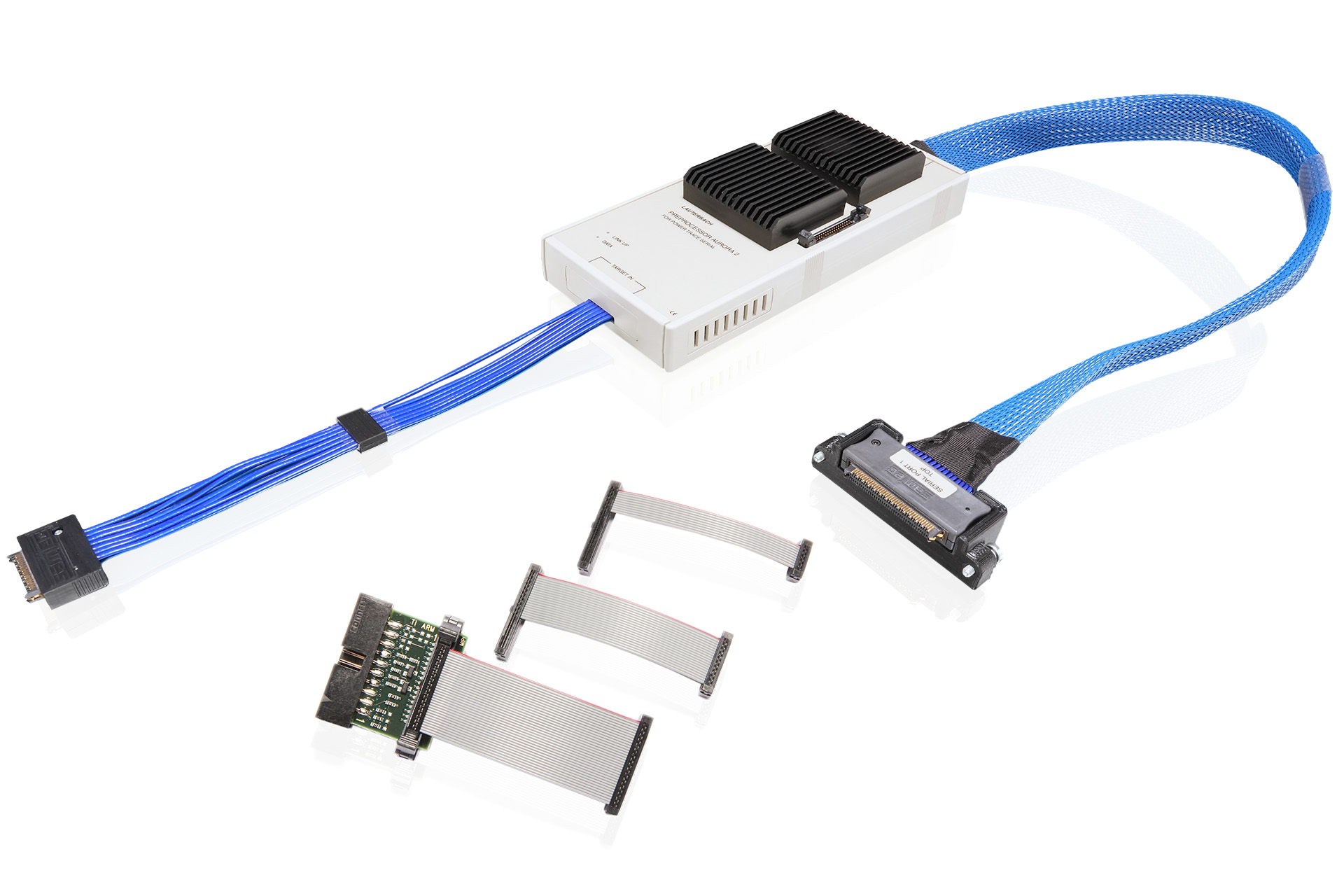

Preprocessor to extend the recording speed of a PowerTrace Serial for serial lanes with Aurora/HSSTP protocol. Support up to 4 lanes with up to 22.5Gbit/s each. Requires PowerTrace Serial (1 or 2) and TRACE32 software DVD 2022/09 or newer.

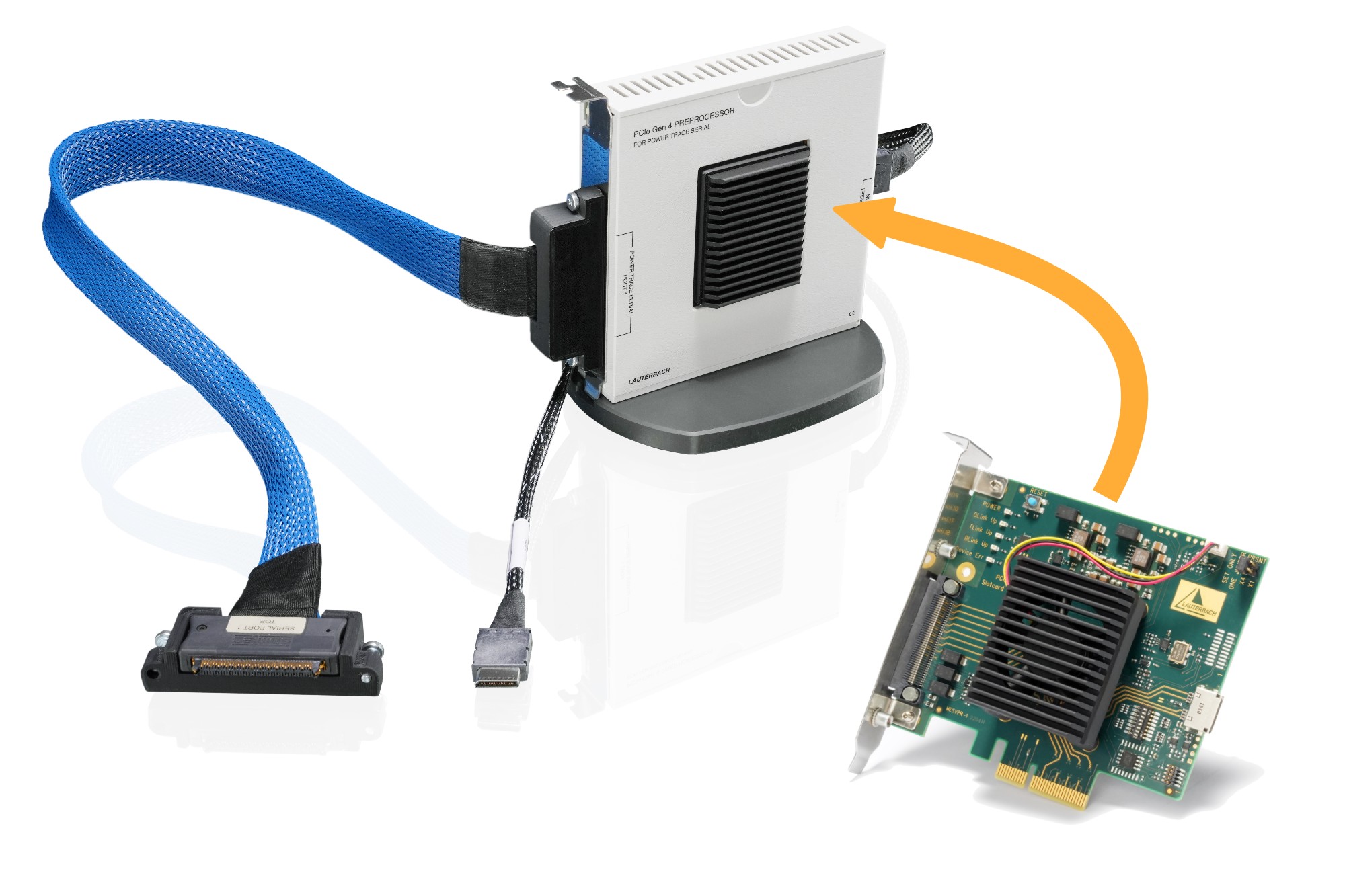

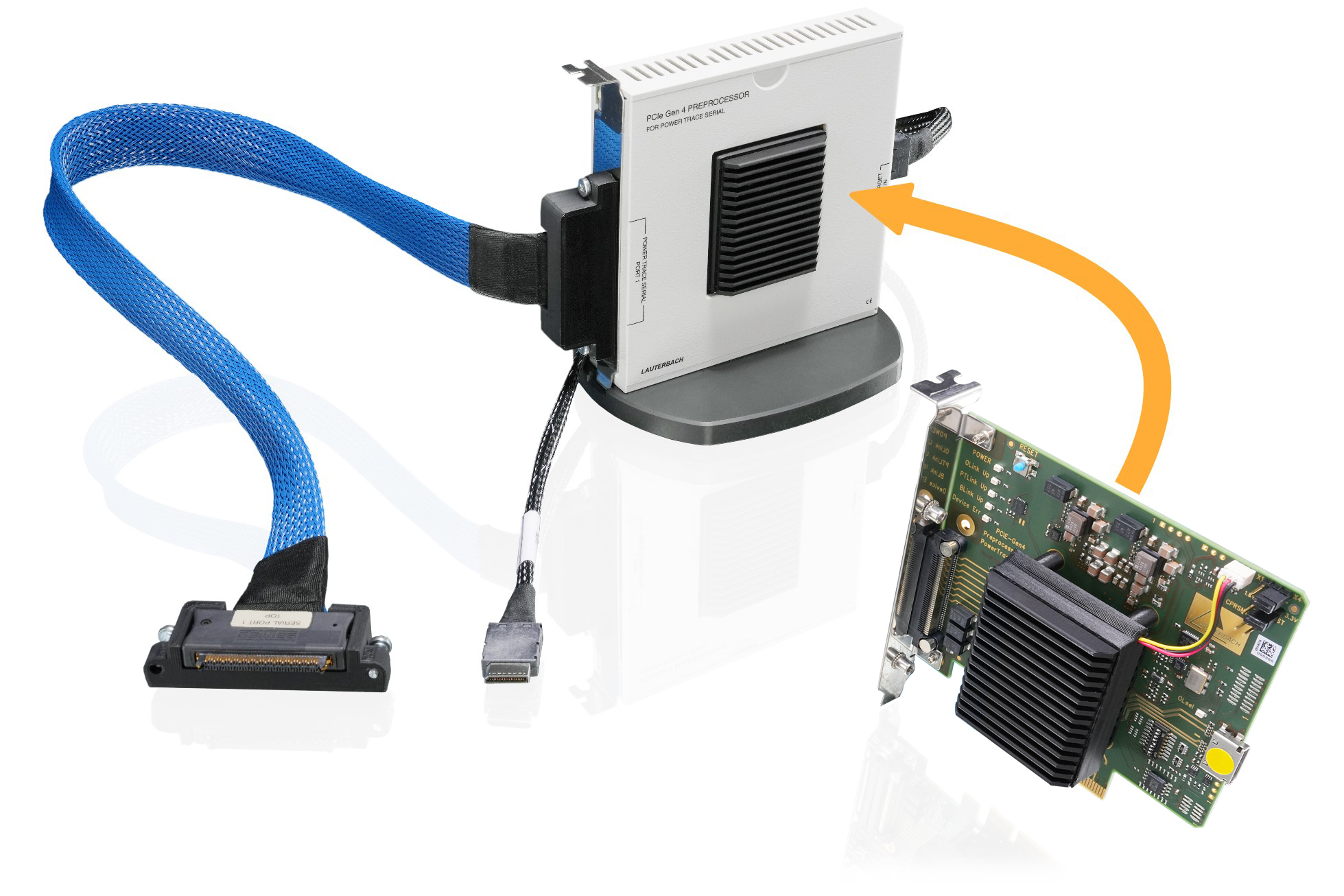

Preprocessor for PowerTrace Serial (1 or 2) to record trace from up to four lanes of PCIe Gen 4. (Without this preprocessor PowerTrace Serial supports only PCI Gen 2 and Gen 3.) Requires the licenses LA-3550X (License for PCI Express) programmed to your PowerTrace Serial in addition to a suitable trace decoder license. You can choose between two kinds of target connection: Connection 1: OCuLink SFF-8612 connector (via included OCuLink cable). Preprocessor is used inside the included housing. Connection 2: PCI-Express x4 Connector. Preprocessor is used as a slotcard wihout the housing. Voltage levels of sideband signals must have 3.3V. Support for other voltage levels on request.
設定例PowerTrace Serial
Arm CoreSight™ によるヘテロジニアス・マルチコア・トレース
この構成は通常、CoreSight™ HSSTPトレースポートを所有するArm コアテックス コアを含むSoCに使用されます。これは、他の様々なCoreSight™互換CPUおよびDSPコアと混在した、あらゆる種類のArm コアの同時トレースを可能にします。
- PowerDebug X50
- デバッグプローブ IDC20A
- PowerTrace Serial
- HSSTPフレックス延長（40ピン）
PCIe経由のPowerPC QorIQトレース
この例で示したNXPのQorIQファミリーを含め、様々なメーカーやアーキテクチャの数多くのSoCをPCIe経由でトレースすることができます。PCIe経由でのトレースは、通常、（Aurora/HSSTP経由でのトレースと比較して）SoC上でより複雑な初期化を必要としますが、専用トレースポートを省略することにより、コストを削減することができます。
AGBTによるトライコアトレース
TriCore AURIX チップ用の Aurora Gigabit Trace（AGBT）は、トレースツールによって提供される追加クロック基準を必要とします。したがって、この構成では、AGBT 仕様に適合する専用アダプタを使用します。
- PowerDebug X50
- デバッグプローブ AUTO26
- PowerTrace Serial
- フレックスケーブル付きAGBTトレースアダプタ
Extreme FastArm HSSTP ポート経由のトレース
ほとんどのArm SoCでは、トレースポートはデフォルトでPowerTrace Serial 、シリアルあたり12.5 Gbit/sを超えない。しかし、さらに高速な優れたSoCをお持ちの場合、このコンフィギュレーションを使用すると、レーンあたり22.5 Gbit/sまで速度制限を破ることができます。
- PowerDebug X50
- デバッグプローブ IDC20A
- PowerTrace Serial
- プリプロセッサ・オーロラ2
