PowerTrace III
高性能パラレルトレース・エクステンション
当社の高性能PowerTrace III トレース・モジュールは、パラレル・トレース・ポートで利用可能な最高のトレース・ツールであり、デバイスから最大限のデータ・スループットを引き出すことができます。その高速性、大容量メモリ・バッファ、ほぼすべてのCPUのサポートにより、システム動作に影響を与えることなく、リアルタイムでシステム動作を記録することができます。PowerTrace III は、既存のPowerDebug X50 の PodBus Express ポートを使用して、システム機能を拡張します。プリプロセッサとコネクタのモジュール設計により、新しいアーキテクチャへの移行は最小限の変更で済みます。
トレース拡張機能の比較
この製品 |
||||
 |
 |
 |
 |
|
| 製品 | PowerTrace Serial 2 | PowerTrace III |
PowerTrace II Lite | CombiProbe 2 |
| メモリーサイズ | 4GByteまたは8GByte | 4GByteまたは8GByte | 1 ギガバイト | 512 MByte |
| 申し込み | 高性能シリアル・トレース | 高性能並列トレース | パラレルトレース | デバッグとシステムトレース |
| 最大帯域幅 | 80Gbit/s | 19.2Gbit/s | 10.8Gbit/s | 3.2Gbit/s |
| ストリーミング・パフォーマンス4 (ピーク/平均） |
10 000 / 400 MByte/s | 2 400 / 400 MByte/s | 1 350 / 100 MByte/s | 200 / 140 MByte/s |
| パラレルトレース1 | 該当なし | 最大36回線 600Mビット/秒/回線 @17回線 350Mビット/秒/回線 @36回線 |
最大36回線 9回線で600Mビット/秒以上 450Mビット/秒（17回線 225Mビット/秒、36回線 |
2ポート、各4回線まで 400Mビット/秒/回線 |
| シリアル・トレース | 2レーンで最大8レーン 12.5Gビット/秒@8レーン 22.5Gbit/s/レーン@4レーン7 PCIe Gen.2/3 x8、PCIe Gen.4x48 |
最大4レーン2,3 6.25Gビット/秒（3レーン時 5.00Gビット/秒@4レーン |
最大4レーン2,3 2レーン当たり6.25Gビット/秒 4.50Gビット/秒@3レーン 3.38Gビット/秒@4レーン |
該当なし |
| ロジックアナライザとエネルギープロファイリングのオプション | ビアミックスドシグナルプローブ | ビアミックスドシグナルプローブ | 入手不可 | ビアミックスドシグナルプローブ |
| 必要なデバッグ・モジュール | PowerDebug X506 | PowerDebug X506 | PowerDebug X506 | PowerDebug5 |
| 詳しくみる | 詳しくみる | 詳しくみる |
1平均ストリーミング・レートは、1秒間にPCにオンザフライで転送できるデータ量を定義します。トレースポートレートが平均ストリーミングレートを下回る場合、実質的に無限の記録時間が可能です。ピーク・レートは一時的に可能で、PowerTraceエクステンションの内部メモリによって補正されます。
2ここではシリアル・リンクの速度を指定する。通常、転送されるペイロードの最大速度は、ラインエンコーディングにより小さくなります。
3シリアル・プリプロセッサが必要。シリアルトレースにはPowerTrace Serial を推奨する。
4ストリーミング・レートは、1秒間にPCにオンザフライで転送できるデータ量を定義します。トレースポートレートが平均してストリーミングレートを下回る場合、実質的に無限の録画時間が可能です。
5 CombiProbe 2は、PowerDebug E50、X50、E40、PRO、USB 3、IIで動作します。PowerDebug イーサネット、USB、USB 2はサポートされていません。
6PowerTraceエクステンションは、PowerDebug X50、PRO、IIで動作します。
7プリプロセッサが必要
8PCIeGen.4（16Gビット/秒）にはプリプロセッサが必要です（2023年第2四半期発売予定）。
PowerTrace III パッケージをお選びください。

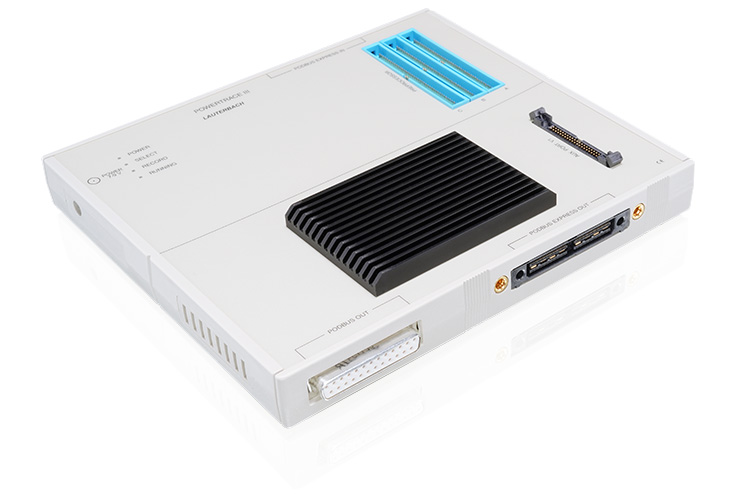

ユニバーサル・トレース・ポート・レコーダー 4ギガバイト・トレース・メモリー 最大400MByte/sのストリーミング・レート。 適切なプリプロセッサにより、最大36信号のパラレル・トレースをサポート。 最大記録速度は以下の通り： 17信号の場合、1信号あたり600Mビット/秒以上、 36信号の場合、1信号あたり350Mビット/秒。 シリアル・プリプロセッサにより、最大4レーンのシリアル・トレースをサポート。 最大記録速度は以下の通り： 3レーンの場合、1レーンあたり6.25Gbit/s、 4レーンの場合、1レーンあたり5.00 Gbit/s。 適切なトレース・プリプロセッサまたはNexusアダプタが必要。 PowerDebug X50、PowerDebug PRO、またはPowerDebug II が必要。 TRACE32 ソフトウェア DVD 2021/02 以降が必要。 Mixed-Signal-Probe（LA-2500）で拡張可能。
ユニバーサル・トレース・ポート・レコーダー 8ギガバイト・トレース・メモリー 最大400MByte/sのストリーミング・レート。 適切なプリプロセッサにより、最大36信号のパラレル・トレースをサポート。 最大記録速度は以下の通り： 17信号の場合、1信号あたり600Mビット/秒以上、 36信号の場合、1信号あたり350Mビット/秒。 シリアル・プリプロセッサにより、最大4レーンのシリアル・トレースをサポート。 最大記録速度は以下の通り： 3レーンの場合、1レーンあたり6.25Gbit/s、 4レーンの場合、1レーンあたり5.00 Gbit/s。 適切なトレース・プリプロセッサまたはNexusアダプタが必要。 PowerDebug X50、PowerDebug PRO、またはPowerDebug II が必要。 TRACE32 ソフトウェア DVD 2021/02 以降が必要。 Mixed-Signal-Probe（LA-2500）で拡張可能。

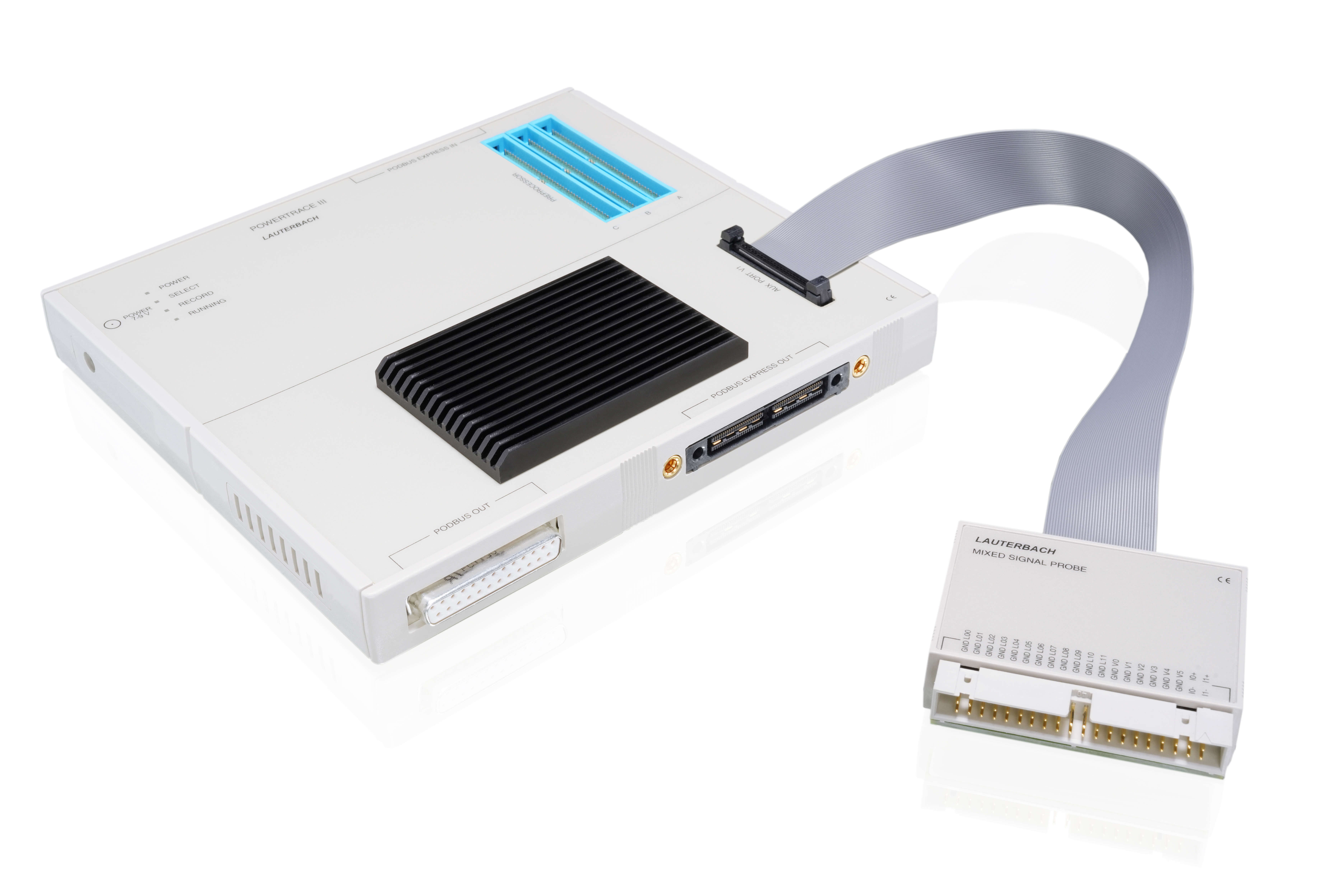

パッケージ PowerTrace-III ユニバーサル・トレース・ポート・コントローラ、 および ミックスドシグナルプローブ デジタル/アナログ 40ピンコネクター デジタルプローブの特徴 12チャンネル（12データ） 0...5 V 入力 200MSサンプル/チャンネル アナログプローブの特性 6チャンネル -12V...+12V 13ビット分解能、 電流センス2チャンネル 変換レート 1 MSample/s PowerDebug II イーサネットまたはPowerDebug PRO が必要。 およびTRACE32 ソフトウェア DVD 2021/02 またはそれ以降が必要。 推奨アクセサリー LA-6470 クリップ・セット（ケーブルおよびクリップ）
Autofocus テクノロジーによる帯域幅の最大化
ターゲットのトレース・ポートをPowerTrace III に接続するには、プラットフォーム専用のトレース・プローブが必要です。PowerTrace III 用のトレース・プローブは、使用ケースに応じて、プリプロセッサまたは Nexus アダプタと呼ばれます。
当社のプリプロセッサのAutoFocus テクノロジーは、パラレルトレースポートの各信号のサンプリングポイントを互いに独立して自動的に調整します。この結果、基板の配線や長さのマッチングを気にすることなく、より信頼性の高いトレース・キャプチャが可能になります。
設定例PowerTrace III
Arm パラレルトレース
CaptureArm CoreSight™ Traceによるコード実行とデータアクセスの調査（MICTOR 38コネクタで提供）。16ビットより広いパラレルトレースポートの場合、プリプロセッサに2本目のケーブルを接続することができます。
製品も含まれる：
- PowerDebug X50
- PowerTrace III
- デバッグプローブ IDC20A
- プリプロセッサAutoFocus II
MIPIパラレルトレース
MIPI-60トレースポートからMIPIシステムトレースプロトコル（STP）またはMIPIトレースラッパープロトコル（TWP）でトレースをキャプチャします。60ピンQTH/QSH接続は、1つのコネクターで最大36パラレル・トレース信号をサポートします。
製品も含まれる：
- PowerDebug X50
- PowerTrace III
- CombiProbe
- ウィスカーMIPI60-Cv2
- プリプロセッサAutoFocus II MIPI
PowerPCパラレルトレース
パラレルNEXUS補助トレースポートに接続することにより、MPC5xxxおよびSPC5xxマイクロプロセッサファミリーのSoCからのデータアクセスによるプログラムフローを解析します。ミックスドシグナルプローブを接続することで、エネルギープロファイリングやCANバスなどのプロトコル解析を追加できます。
製品も含まれる：
- PowerDebug X50
- PowerTrace III
- MPC5xxx用Nexusアダプター
- ミックスドシグナルプローブ
