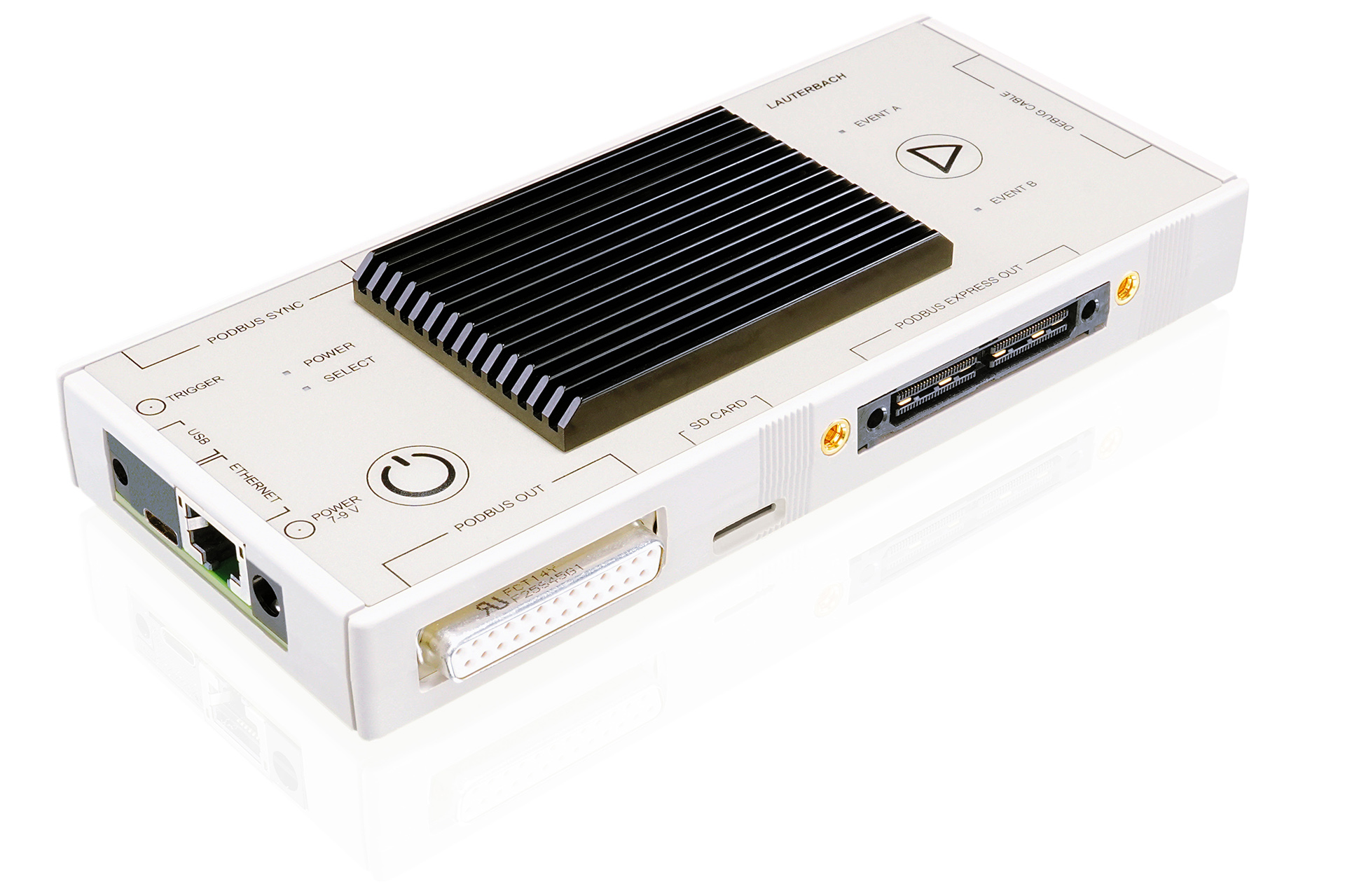

PowerDebug X51
拡張可能な高性能デバッガ
PowerDebug X51 は、高性能でモジュール化された将来性のあるデバッグコントローラです。PowerTraceやロジックアナライザで拡張することができます。USB 3または2.5ギガビット・イーサネット経由でPCに接続でき、オンサイト・デバッグとリモート・デバッグの両方に最適なソリューションです。
PowerDebug X51は、お客様のアプリケーションの現在と将来を問わず、あらゆる課題に対応し、生産性を最大化し、価値ある投資収益率を保証します。
どんなターゲットにもピッタリ
PowerDebug X51 は専用のデバッグプローブを介してターゲットに接続することができます。このプローブはTRACE32 デバッグシステムのターゲット固有の部分であり、ライセンスが含まれています。デバッグプローブを交換するだけで、 PowerDebug X51 ユニット自体を交換する必要はありません。
コアが電気的に互換性のあるデバッグインターフェースを共有している場合（複雑なSoC内の複数のヘテロジニアスコアなど）、PowerDebug X51 1つですべてのコアを同時にデバッグできるように、複数のコアタイプに対して1つのデバッグプローブをライセンスすることができます。
TRACE32 代表的な構成
基本的なデバッグ構成
JTAGコネクタが1つのターゲットの場合、このようなデバッグシステムになります。ターゲットデバイス自体は、SoCのように複数のコアを持つ場合もあれば、ボード上の複数のデバイスとJTAGチェーンを持っている場合もあります。
表示されている製品
デバッグとシステムトレースの構成
デバッグとトレースを統合し、Cortex-Mの4ビットETM、TriCore SoCのコンパクトフロートレース（CFT）、STP、STM、ITMなどのシステムトレースをサポートします。2つの多目的コネクタにより、デジタルまたはアナログ信号を解析するためのミックスドシグナルプローブを追加することができます。また、デュアルチップ構成のデバッグやトレース用に2つ目のウィスカーを接続することもできます。
表示されている製品
デバッグ＆広帯域パラレルトレース構成
ターゲットがデバッグポートと同様に高帯域幅のパラレルトレースインターフェースを提供する場合、理想的なソリューションは、ユニバーサルPowerTraceモジュールとターゲット固有のトレースプリプロセッサを追加することです。これにより、組込みシステムのリアルタイム性を妨げることなく、非常に詳細なランタイム情報にアクセスすることができます。これにより、ランタイムパフォーマンス測定、タスクスイッチモニタリング、コードカバレッジ解析など、様々な解析を実行することができます。
表示されている製品
- Power Debug X51
- IDC20A Debug Probe
- PowerTrace III
- AutoFocus II Trace Preprocessor
デバッグ＆高速シリアルトレース構成
ターゲットが高速シリアルトレースインターフェースを選択することが増えています。これは、より少ないピンではるかに高いクロック速度で動作します。システムにPowerTrace Serial を追加することで、ターゲットのリアルタイム性能を妨げることなく、最大8レーンのAurora、PCIe、またはHSSTPトレースをサンプリングすることができます。このデータは、ランタイム解析やコードカバレッジのような多くの解析機能に使用することができます。
表示されている製品
デバッグベースモジュールの比較
この製品 |
||||
 |
 |
 |
||
| 製品 | PowerDebug X51 | PowerDebug E40 | μTrace | |
| PCインターフェース | USB 3.2 Gen 1, Type C and 2.5 Gigabit Ethernet |
|
USB 3.2 Gen 1, Type B | |
| 電圧範囲 | 0.4～5.0V*まで | 0.4～5.0V*まで | 1.2～5.0V | |
| デバッグプロトコル | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO | |
| 拡張コネクタ | PodBusとPodBus Express | PodBus | なし | |
| トレース拡張 | CombiProbe 2,PowerTrace III, PowerTrace Serial | CombiProbe 2 | 本体に標準で4ビットトレース装備（拡張不要） | |
| ロジックアナライザー拡張 | PowerIntegrator II、Mixed-Signal Probe（CombiProbe 2またはPowerTrace III経由） | Mixed-Signal Probe (CombiProbe 2経由) | Mixed-Signal Probe | |
| トリガーコネクター | 出力4.4V / 入力3.3V（5Vトレラント） | 出力4.4V / 入力3.3V（5Vトレラント） | 出力 3.3V / 入力 3.3V（5Vトレラント） | |
| 対応アーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | Arm Cortex-M and RISC V 32 bit | |
| もっと見る | もっと見る |
お見積り
Universal debug controller of the Extended Connectivity Line (Gen 5) with 2.5 Gbit Ethernet (via TCP/IPv4 and TCP/IPv6) and USB-C 3.2 Gen1 for Windows/Linux/macOS. Can be extended via an optional PowerTrace trace module and PowerIntergrator logic analyzer. Requires a TRACE32 Debug Cable or CombiProbe. Requires TRACE32 software release R.2024.09 or newer. Requires a PC or Mac running Windows, Linux or macOS. SD card slot for standalone operation can be enabled via PowerView software. See more at www.lauterbach.com/x51
