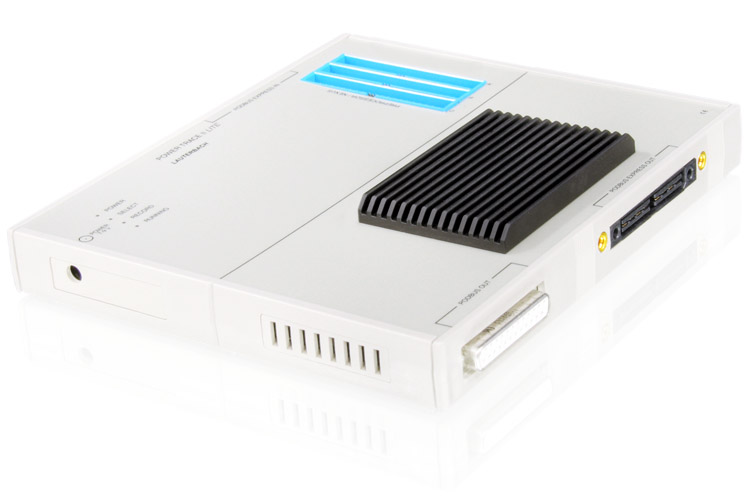

PowerTrace II Lite

PowerTrace Lite II withCombiProbe &AutoFocus | PowerTrace Lite II with &ローターバッハ

PowerTrace Lite II (IDC20A &AutoFocus 付き) ローターバッハ

概要

費用対効果の高いパラレルトレース・エクステンション

PowerTrace II Lite PowerTrace II Lite は、既存の Power Debug X50 の PodBus Express ポートを使用し、システム機能を拡張します。新しいアーキテクチャへの移行は、当社のプリプロセッサのモジュール設計により、最小限の変更で済みます。

ベネフィット

すべてのプロジェクトがリアルタイムトレースの恩恵を受けられる

リアルタイムトレースは、組込みシステムのデバッグと解析の機能を劇的に広げます。小中規模のSoCと小規模なコードベースのプロジェクトでさえ、実行性能の測定、競合状態の解析、またはコードカバレッジの証明から恩恵を受けることができます。PowerTrace III と比較してトレース帯域幅が減少しているにもかかわらず、PowerTrace II Lite には、 当社の最も強力なトレースモジュールに見られる、 世界的に有名な解析機能のフルセットが付属しています。

利用可能なトレース・プロトコルを使用する

複数のコアからのデータを同時に1GBの高速メモリーに保存。最大記録速度は10 Gbit/sで、PowerTrace II Lite 、今日の多くのプロセッサ速度に適しています。

お買い得価格

PowerTrace II Lite は、最速のハイエンド・プロセッサー以外でのトレース・アプリケーションや、当社のミックスドシグナル・プローブの使用が不可欠でない場合の、コスト効率の高いソリューションです。とはいえ、当社のフルセットの解析機能を提供します。

超ロングトレースですべてを捉える

トレースデータをホストPCにストリーミングすることで、非常に長時間のトレース記録を取得し、後で解析することができます。100MB/sの平均ストリーミング速度により、多くの使用ケースでデータロスのない信頼性の高い転送が保証されます。Power Trace II Lite の内蔵高速メモリーにより、より高い瞬時トレースレートが可能で、確実に処理されます。

技術データ

トレース拡張機能の比較

			この製品

製品	PowerTrace Serial 2	PowerTrace III	PowerTrace II Lite	CombiProbe 2
メモリーサイズ	4GByteまたは8GByte	4GByteまたは8GByte	1 GByte	512 MByte
申し込み	高性能シリアル・トレース	高性能パラレルトレース	平行トレース	デバッグとシステムトレース
最大帯域幅	80.0Gbit/s	19.2Gbit/s	10.8Gbit/s	3.2Gbit/s
ストリーミング・パフォーマンス¹ (ピーク/平均）	10 000 / 400 MByte/s	2 400 / 400 MByte/s	1 350 / 100 MByte/s	200 / 140 MByte/s
パラレルトレース²	該当なし	最大36回線 600Mビット/秒/回線 @17回線 350Mビット/秒/回線 @36回線	最大36回線 9回線で600Mビット/秒以上 450Mビット/秒（17回線 225Mビット/秒、36回線	2ポート、各4回線まで 400Mビット/秒/回線
シリアル・トレース	³レーンで最大8レーン 12.5Gbps/レーン@8レーン 22.5Gビット/秒@4レーン⁷ PCIe Gen.2/3 x8、PCIe Gen.4^x48	最大4レーン3^,4 6.25Gビット/秒（3レーン時 5.00Gビット/秒@4レーン	最大4レーン3^,4 2レーン当たり6.25Gビット/秒 4.50Gビット/秒@3レーン 3.38Gビット/秒@4レーン	該当なし
ロジックアナライザとエネルギープロファイリングのオプション	Mixed-Signal Probe 経由	Mixed-Signal Probe 経由	非対応	Mixed-Signal Probe 経由
必要なデバッグ・モジュール	PowerDebug ^X506	PowerDebug ^X506	PowerDebug ^X506	PowerDebug5
	もっと見る	もっと見る		もっと見る

¹平均ストリーミング・レートは、1秒間にPCにオンザフライで転送できるデータ量を定義します。トレースポートレートが平均ストリーミングレートを下回る場合、実質的に無限の記録時間が可能です。ピーク・レートは一時的に可能で、PowerTraceエクステンションの内部メモリーによって補正されます。

²プリプロセッサが必要です。ピン数と記録速度は、使用するプリプロセッサとトレースプロトコルに依存します。

³シリアル・リンクの速度を指定する。通常、転送されるペイロードの最大速度は、ラインエンコーディングにより小さくなる。

⁴シリアル・プリプロセッサが必要。シリアル・トレースにはPowerTrace Serial を推奨する。

⁵ CombiProbe 2は、PowerDebug E50、X50、E40、PRO、USB 3、IIで動作します。PowerDebug イーサネット、USB、USB 2はサポートされていません。

⁶PowerTraceエクステンションは、PowerDebug X50、PRO、IIで動作します。

⁷プリプロセッサが必要

⁸PCIe Gen.4（16Gbit/s）にはプリプロセッサが必要（2023年第2四半期発売）。

オーダーインフォーメーション

利用可能なPowerTrace II Lite パッケージ

PowerTrace II LITE 1GB

LA-3581

Cost effective Trace Recorder with 1 GigaByte trace memory and a streaming rate up to 100 MByte/s. Supports parallel trace for up to 36 signals via a suitable preprocessor with the following maximum recording speed: 600+ Mbit/s per signal for 9 signals, 450 Mbit/s per signal for 17 signals, 225 Mbit/s per signal for 36 signals. Supports serial trace for up to 4 lanes via a serial preprocessor with the following maximum recording speed: 6.25 Gbit/s per lane for 2 lanes, 4.50 Gbit/s per lane for 3 lanes, 3.38 Gbit/s per lane for 4 lanes. Requires a suitable trace preprocessor or Nexus Adapter. Requires PowerDebug X50, PowerDebug PRO, or PowerDebug II.

ターゲット接続

AutoFocus テクノロジーによる帯域幅の最大化

ターゲットのトレース・ポートをPowerTrace II Lite に接続するには、プラットフォームに特化したトレース・プローブが必要です。トレース・ポートには様々な形やサイズがあるからです。PowerTrace II Lite 用のトレース・プローブは、使用ケースに応じて、Preprocessor または Nexus Adapter と呼ばれます。

当社のプリプロセッサのAutoFocus テクノロジーは、パラレルトレースポートの各信号のサンプリングポイントを自動的に調整します。その結果、基板の配線、インピーダンス、長さのマッチングを気にすることなく、より信頼性の高いトレース・キャプチャーが可能になります。

トレースプローブを見る AutoFocus テクノロジーを知る

代表的な構成

設定例PowerTrace II Lite

アーム®パラレルトレース

Arm コアテックス ® SoC 上での動的なコード実行を調査するために、このコンフィギュレーションは、38 ピンの MICTOR コネクタを介して CoreSight™ Trace Port Interface Unit (TPIU) から出力されるパラレル・オフチップ・トレースをキャプチャします。

製品も含まれる：

PowerDebug X50
PowerTrace II Lite (本製品)
デバッグプローブ IDC20A
プリプロセッサAutoFocus II

PowerPCパラレルトレース

MPC5xxxおよびSPC5xxマイクロプロセッサファミリーのSoCから、パラレルNexus補助トレースポートに接続して、データアクセスによるプログラムフローを解析します。
