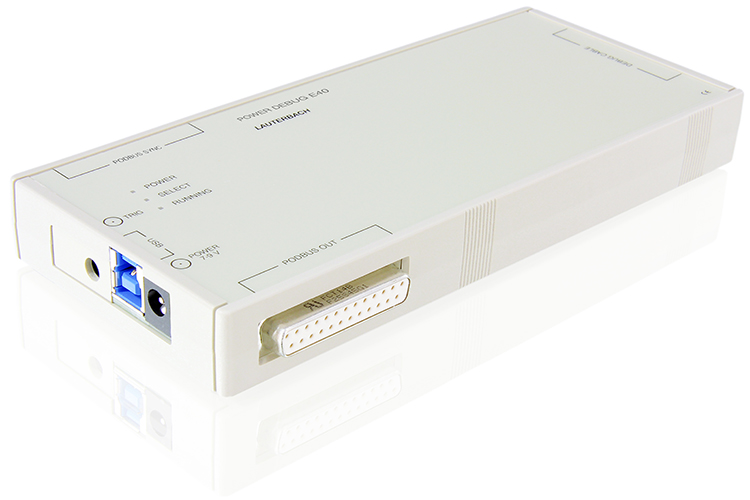

PowerDebug E40
強力な標準デバッガ
PowerDebug E40 は、シンプルで複雑なデバッグ作業を強力にサポートするパフォーマンスを提供する当社のエッセンシャルラインデバッグコントローラです。ホストとのUSB3高速接続を サポートし
ロジックアナライザモジュールで拡張できます。当社のユニバーサルデバッグツールは、生産性と投資収益率を最大化するように設計されています。エネルギー効率に優れた設計により、ファンレス動作による静音デバッグが可能です。
デバッグのお供に
私たちがすでに明日をカバーしていることを知っているので、今日の問題に集中してください。当社のPowerDebug E40 は、1 つの組み込みターゲットから別のターゲットへシームレスに移行できる、最新の高性能で柔軟なツールです。トレーニング時間と総所有コストを大幅に削減することが証明されているPowerViewユーザー・インターフェイスを使用しています。
ユニバーサルデバッグコントローラ
PowerDebug E40では、デバッグプローブを交換するか、適切なライセンスを追加するだけで15,000を超えるデバイスと150を超えるチップアーキテクチャのいずれにも対応できます。
超高速デバッグと低応答時間
大規模なアプリケーションのデバッグ、複雑なタイミング解析やトレース解析の実行、自動リグレッション・テストの実行には時間がかかる。わずかな節約であっても、何度も繰り返すうちに積み重なります。PowerDebugシステムは、専用のデバッグハードウェアアクセラレータをターゲットの近くに配置し、ホストから多くのデバッグ決定をオフロードすることで、応答時間を短縮し、アップロード/ダウンロード速度を向上させます。これにより、ホストベースのデバッグシステムと比較してデバッグ作業が大幅に高速化し、開発時間とコストを削減します。
無制限のマルチコアデバッグ
コアのアーキテクチャに関係なく、1つのデバッグプローブで複数のコアを同時にデバッグできます。複数のCPU、DSP、その他のコアを持つヘテロジニアスなマルチコアRISCクラスタでも、PowerDebug E40 1つですべてのコアを制御できます。
エネルギー効率が高く、静かなデバッグ
PowerDebug E40 はファンなしで動作するため、消費電力が大幅に削減され、ファンによる騒音公害もなくなります。これにより、組込みシステムの開発作業にさらに集中することができます。
すべてのツールを同期
トリガ信号を送受信する補助 I/O コネクタを使用して、PowerDebug E40 をオシロスコープやロジックアナライザなどの他のツールと同期させます。PodBus コネクタを使用すると、複数のデバッグポートを実装したシステムで、複数のTRACE32 ツールを同期させることができます。
CombiProbeでトレース機能を追加する。
4ビットのオフチップトレースをサポートする機能を提供するCombiProbe を追加することで、PowerDebug E40 の機能を強化することができます。システムトレースやフィルタリングされたプログラムフロートレースを記録することで、ターゲットアプリケーションの動的な動作についてより深く知ることができます。
柔軟なターゲット接続
PowerDebug E40 本体を交換することなく、異なるターゲット間で切り替えが可能です。PowerDebug E40 は、モジュラーデバッグプローブを介してターゲットに接続します。このプローブは、適切な電気インターフェイスとアーキテクチャ・ライセンスを含む、TRACE32 デバッグシステムのターゲット固有の部分です。
シンプルなデジタルアップグレードにより、1つのデバッグプローブに複数のターゲットアーキテクチャライセンスを追加できます。互換性のあるインターフェースを持つ複数のデザインがある場合、1つのプローブですべてのデザインをサポートできます。マルチコアデザインが共通のデバッグインターフェイスを共有している場合、1つのPowerDebug E40 、1つのデバッグプローブですべてのコアを同時にデバッグできます。
新しいターゲットデバイスが異なるインターフェースを使用する場合、デバッグ・プローブを更新するか、簡単なアダプタを購入するだけで、すぐにデバッグを開始できます。お持ちのPowerDebug E40 、PowerViewソフトウェアへの投資で、引き続きターゲットへの接続を継続することができます。
PowerDebug E40の設定例
標準デバッガ設定
IDC20A デバッグプローブ付きPowerDebug E40 は、多数のターゲットをデバッグするための標準的な構成を提供します。この構成は、Arm Cortex-A/R/M、RISC-V、ARC、Xtensa、C6000、Hexagonなどのアーキテクチャに最適です。
表示されている製品
- PowerDebug E40
- IDC20A デバッグプローブ
オートモーティブデバッガの設定
もし、あなたのターゲットが車載アプリケーション用に設計されたコアやSoCをベースにしているのであれば、この構成は最適です。このセットアップは、TriCore/AURIX、PowerPC、RH850などのアーキテクチャに適しています。異なるグランドレベルに対応するためにオプションのアイソレーションアダプターを追加できます。
表示されている製品
- PowerDebug E40
- AUTO26 デバッグプローブ
- ガルバニック絶縁アダプター(オプション)
デュアルチップArm Cortex-M トレース
高い安全性が求められるアプリケーションでは、Arm Cortex-M CPUコアをベースにしたデュアルチップ構成を実装する場合があります。この場合、両方のCortex-Mコアのプログラムフローを同時にトレースしたいことがよくあります。この構成では、2つの独立したデバッグおよびトレース・ポートがサポートされ、2つの4ビットETM(Embedded Trace Macrocell)ストリームを相互に相関させることができます。
表示されている製品
- PowerDebug E40
- CombiProbe 2
- 2 x MIPI20T-HS ウィスカー
ソリューションの構成
最適なツール構成は、実際に使用するチップによって異なります。ご使用のチップを検索し、推奨構成をご覧ください。
デバッグベースモジュールの比較
この製品 |
|||
製品 | PowerDebug X50 | PowerDebug E40 | μトレース |
PCインターフェース | USB 3 / ギガビットイーサネット | USB 3 | USB 3 |
電圧範囲 | 0.4~5.0V*まで | 0.4~5.0V*まで | 1.2~5.0V |
デバッグプロトコル | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO |
延長コネクタ | ポッドバスとポッドバスエクスプレス | ポッドバス | なし |
トレース延長の可能性 | CombiProbe 2,PowerTrace III, そしてPowerTrace Serial | CombiProbe 2 | 統合4ビットトレースサポート(拡張機能不要)。 |
論理アナライザー拡張の可能性 | PowerIntegrator II、CombiProbe 2経由のミックスドシグナルプローブまたはPowerTrace III | CombiProbe 2経由のミックスドシグナルプローブ | ミックスドシグナルプローブ |
トリガコネクタ | 出力4.4V/入力3.3V(5Vトレラント) | 出力4.4V/入力3.3V(5Vトレラント) | 出力3.3V / 入力3.3V(5Vトレラント) |
対応アーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | Arm Cortex-MまたはRISC V 32ビット |
もっと見る | もっと見る |
*:使用するデバッグプローブによります
見積依頼
Essential Line(Gen 4)のファンレス・ユニバーサル・デバッグ・コントローラ USB 3.x Gen 1搭載 Windows/Linux/macOSの場合。 必須の TRACE32 デバッグケーブルと CombiProbe. 必要 TRACE32 ソフトウェアDVD 2022/02以降。 Windows、Linux、またはmacOSを実行しているPCまたはMacが必要です。
