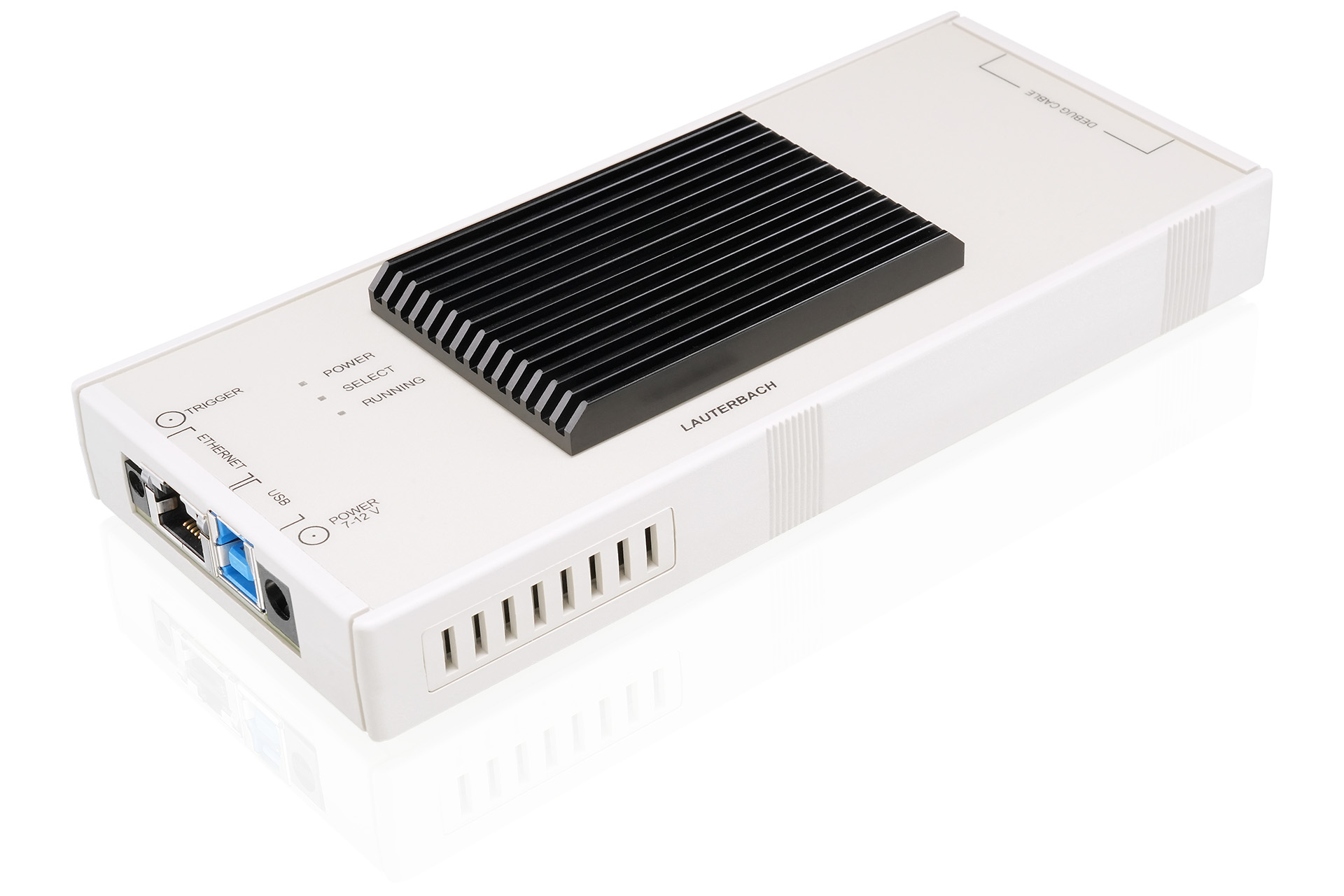

PowerDebug E50
強力な標準デバッガ
PowerDebug 基本ラインデバッグコントローラであり、単純なデバッグ作業から複雑なデバッグ作業まで、あらゆるタスクを強力にサポートする性能を提供します。ホストとの高速USB 3.0接続をサポートし、ギガビットイーサネットオプションも選択可能です。様々なデバッグプローブとの併用が可能で、12V電源で動作します。当社のユニバーサルデバッグツールは、生産性と投資対効果を最大化するように設計されています。
デバッグ時の相棒に
今日の課題に集中してください。明日の課題は既に解決済みです。当社のPowerDebug 、最新のハイパフォーマンスで柔軟なツールであり、組み込みターゲット間をシームレスに移行できます。すべては同一PowerView インターフェースから操作可能で、トレーニング時間と総所有コストの大幅な削減が実証されています。
ユニバーサルデバッグ
コントローラ
PowerDebug は、デバッグプローブの交換または適切なライセンスの追加だけで、15,000を超えるデバイスと150以上のチップアーキテクチャのサポートを容易に実現します。
超高速デバッグと
低応答時間
PowerDebug 、ターゲットの近くに専用のデバッグハードウェアアクセラレータを配置し、ホストから多くのデバッグ決定をオフロードすることで、応答時間を短縮し、アップロード/ダウンロード速度を向上させます。これにより、ホストベースのデバッグシステムと比較してデバッグタスクが桁違いに高速化され、開発時間とコストを大幅に削減します。
無制限のマルチコア
デバッグ
単一のデバッグプローブで複数のコアを同時にデバッグ可能。コアのアーキテクチャを問わず動作します。複数のCPU、DSP、その他のコアで構成されるヘテロジニアスなマルチコアRISCクラスターにおいても、単一PowerDebug で全コアを制御できます。
CombiProbeでトレース機能を追加する
PowerDebug の機能を強化するには、コンビプローブを追加してください。これにより、4ビットのオフチップトレースをサポートする能力が得られます。システムトレースとフィルタリングされたプログラムフロートレースを記録することで、ターゲットアプリケーションの動的挙動に関するより深い洞察を得ることができます。
コードと外部信号を相関させる
PowerDebug にCombiProbe にさらに混合信号プローブを追加することで、アプリケーションソフトウェアによって開始される信号タイミングを検証したり、電力消費の大きいコードセクションを容易に特定・最適化したりできます。
仮想チップから実チップへシームレスに移行する
PowerView を用いてエミュレータ、シミュレータ、または仮想ターゲット上で開発を開始すれば、後の開発段階で実チップをデバッグ・プロファイリングする際にPowerDebug を使用する際、全てを再利用できます。テスト自動化スクリプト、機能セット、ユーザーエクスペリエンスはそのまま維持されます。
柔軟なターゲット接続
PowerDebug 交換することなく、異なるターゲット間で切り替えが可能です。PowerDebug モジュラーデバッグプローブを介してターゲットに接続します。このTRACE32 ターゲット固有部分であり、適切な電気的インターフェースとアーキテクチャライセンスを含みます。
複数のターゲットアーキテクチャライセンスは、シンプルなデジタルアップグレードにより単一のデバッグプローブに追加可能です。互換性のある電気インターフェースを備えた複数の設計がある場合、1つのプローブからそれらすべてをサポートできます。 マルチコア設計が共通のデバッグインターフェースを共有する場合、単一PowerDebug と単一のデバッグプローブで全コアを同時にデバッグできます。新規ターゲットデバイスが異なる電気接続を使用する場合でも、デバッグプローブを更新するか、場合によっては簡易アダプターを購入するだけで、即座にデバッグを開始できます。既存のPowerDebug PowerView 、引き続きターゲットデバイスとの接続を維持します。
TRACE32 代表的な構成

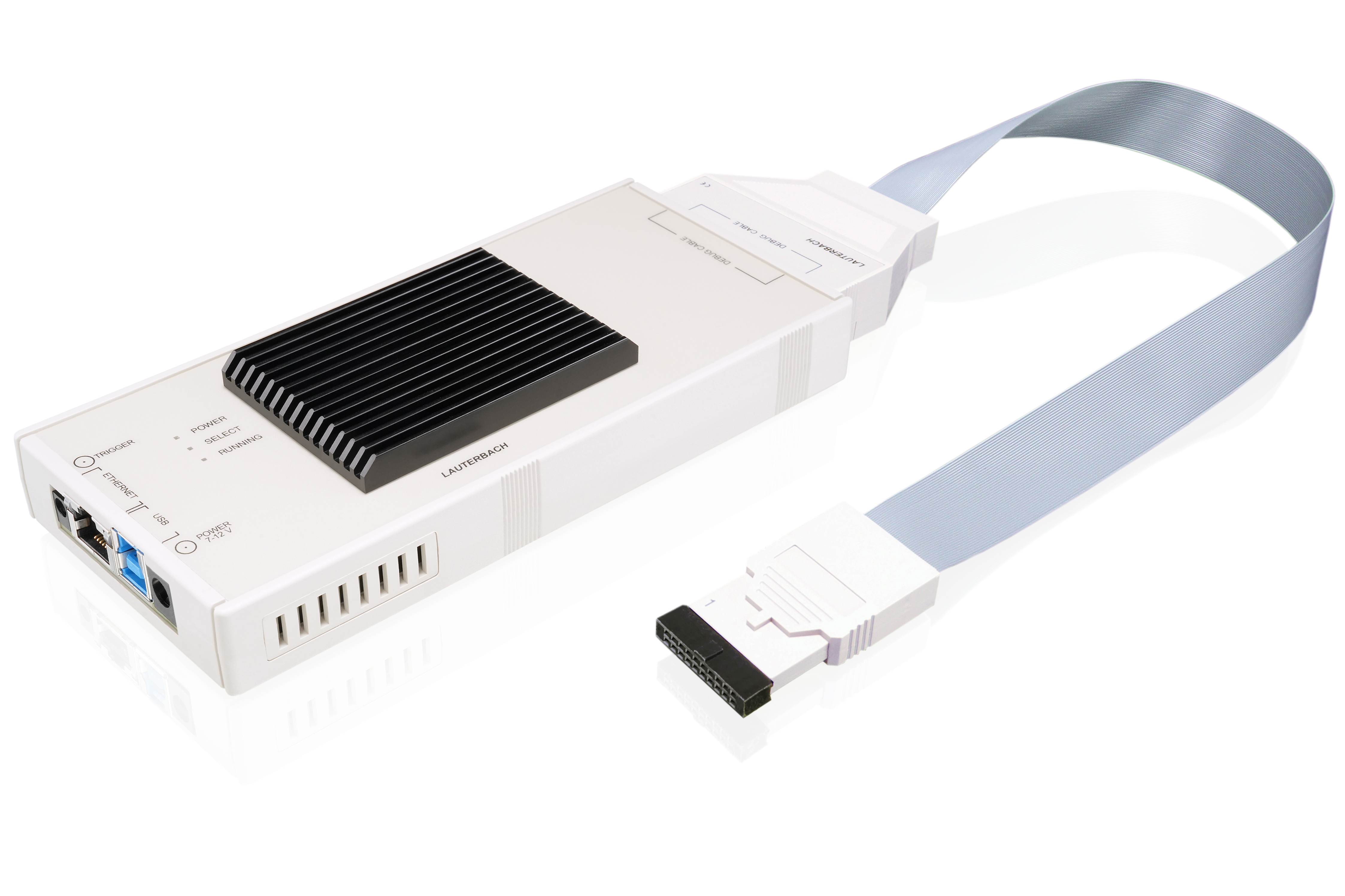

標準デバッガ構成
PowerDebug IDC20Aデバッグプローブを組み合わせた構成は、多数のターゲットデバッグにおける標準的な構成です。この構成は、Arm コアテックス、RISC-V、ARC、Xtensa、C6000、Hexagonなど、数多くのアーキテクチャに最適です。
表示されている製品
- PowerDebug E50
- IDC20A Debug Probe

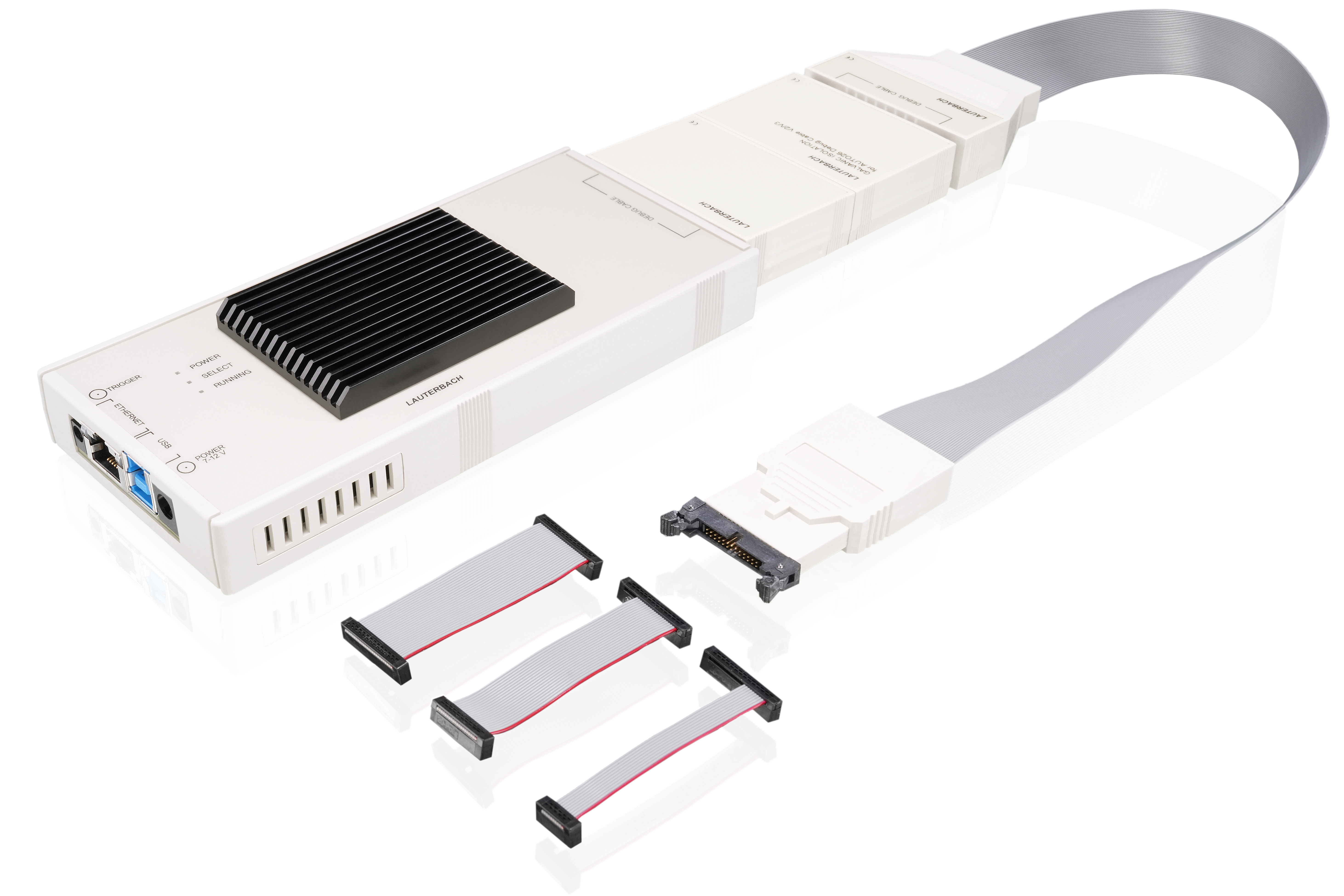

オートモーティブデバッガの構成
ターゲットが自動車用途向けに設計されたコアまたはSoCを基盤とする場合、これは最適な構成です。このセットアップはTriCore/AURIX、PowerPC、RH850などのアーキテクチャに最適です。異なるグランドレベルに対応するため、オプションの絶縁アダプタを追加できます。
表示されている製品
- PowerDebug E50
- AUTO26 Debug Probe
- ガルバニックアイソレーションアダプター（オプション）

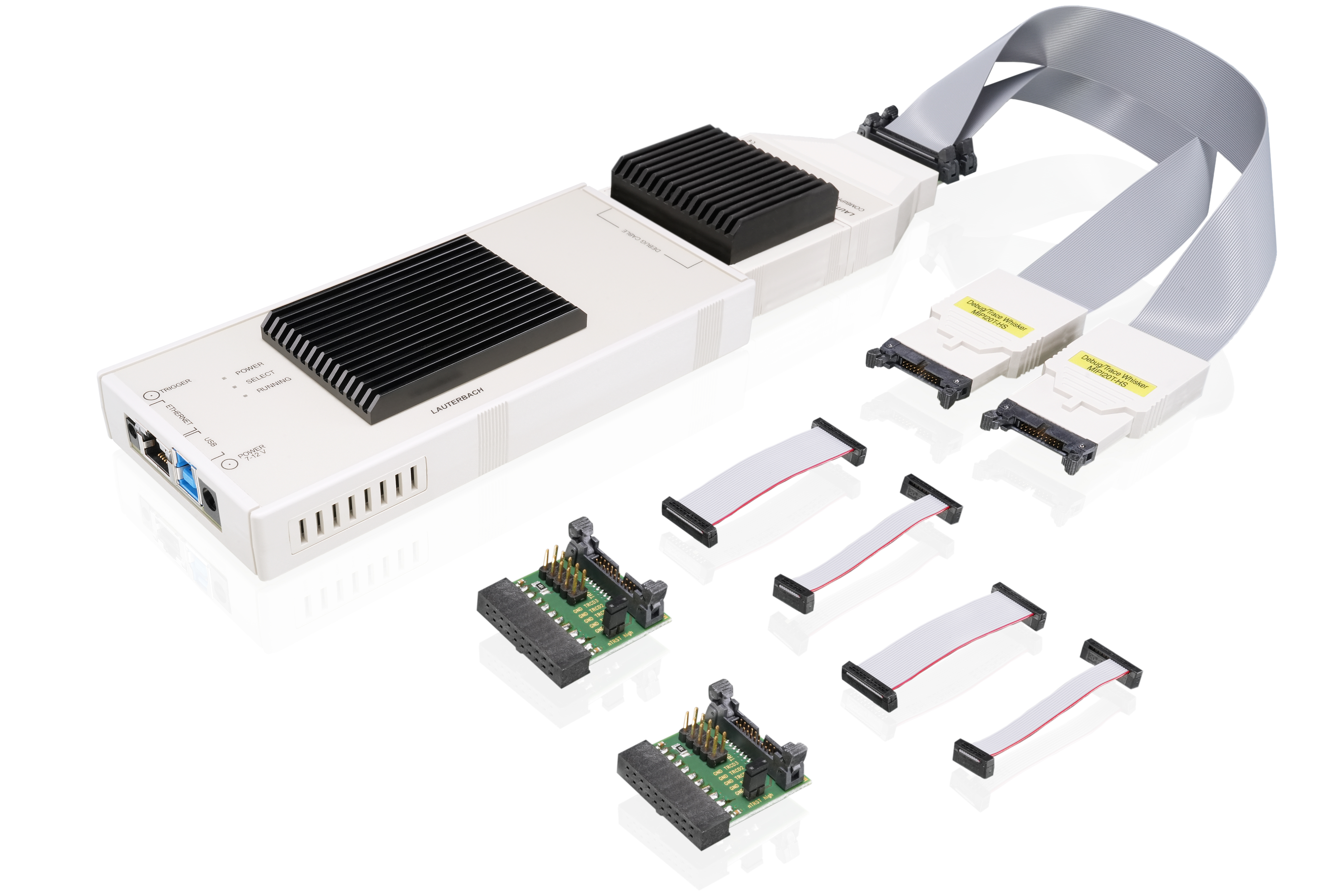

デュアルチップArm Cortex-M トレース
安全性が重要なアプリケーションでは、Arm コアテックス CPUコアをベースとしたデュアルチップ構成を実装できます。この場合、コアテックスプログラムフローを同時にトレースすることがよく求められます。この構成は2つの独立したデバッグポートおよびトレースポートをサポートし、2つの4ビットEmbedded Trace Macrocell（ETM）ストリームを相互に関連付けることが可能です。
表示されている製品
- PowerDebug E50
- CombiProbe 2
- 2 x MIPI20T-HS ウィスカー
デバッグベースモジュールの比較
この製品 |
|||
 |
|
 |
|
| 製品 | PowerDebug X51 | PowerDebug E50 | μTrace |
| PCインターフェース |
USB 3.2 Gen 1、Type Cおよび 2.5ギガビットイーサネット（付属） |
USB 3.2 Gen 1, Type B and optional Gigabit Ethernet |
USB 3.2 Gen 1, Type B |
| 電圧範囲 | 0.4～5.0V*まで | 0.4～5.0V*まで | 1.2～5.0V |
| デバッグプロトコル | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO、DAP、その他多数 | JTAG、cJTAG、SWD、SWO |
| 拡張コネクタ | PodBusとPodBus Express | なし | なし |
| トレース拡張 | CombiProbe 2,PowerTrace III, PowerTrace Serial | CombiProbe 2 | 本体に標準で4ビットトレース装備（拡張不要） |
| ロジックアナライザー拡張 | PowerIntegrator II、Mixed-Signal Probe（CombiProbe 2またはPowerTrace III経由） | Mixed-Signal Probe (CombiProbe 2経由) | Mixed-Signal Probe |
| トリガーコネクター | 出力4.4V / 入力3.3V（5Vトレラント） | 出力4.4V / 入力3.3V（5Vトレラント） | 出力 3.3V / 入力 3.3V（5Vトレラント） |
| 対応アーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | 150以上のマイクロプロセッサアーキテクチャ | Arm Cortex-MまたはRISC V 32ビット |
| ホスト提供 | USB-C to Cケーブルを介して（オプション） | 該当なし | 該当なし |
| 対象シリアルポートへのリモートアクセス | USB-C経由で | 該当なし | 該当なし |
| Stand alone mode | via µSD-Card, Start-Button, User LEDs | 該当なし | 該当なし |
| Clock Sync. with other PowerDebug | via PodBus | 該当なし | 該当なし |
| もっと見る | もっと見る |
*:使用するデバッグプローブによる
お見積り
エッセンシャルライン（第5世代）ユニバーサルデバッグベースモジュール 1Gビットイーサネット（オプション）およびUSB 3.x Gen 1搭載 Windows/Linux/macOS対応。 直接イーサネットアクセス（TCP/IPv4およびTCP/IPv6経由）にはライセンスLA-3544Xが必要。 TRACE32 （デバッグケーブルまたはCombiProbe）が必要です。 USBTRACE32 .2022.09-SP2以降が必要。 TRACE32 .2025.09以降が必要。 Windows、Linux、macOSを実行するPCまたはMacが必要。 PodBus拡張機能を使用する場合は、PowerDebug (LA-3507)が必要です。
